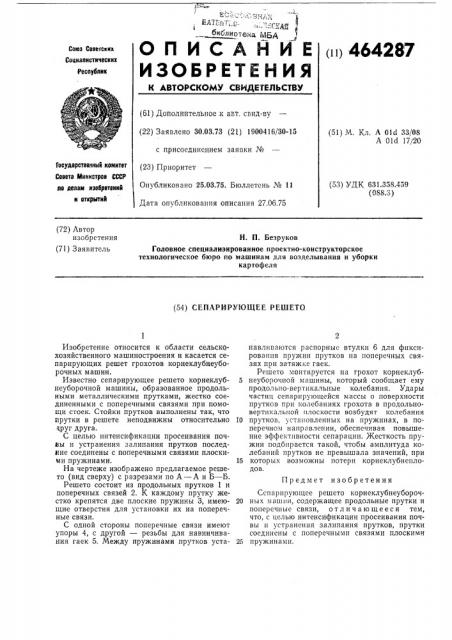

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ нп 464287
Саюа Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное.к авт. свид-ву (22) Заявлено 30.03.73 (21) 1900416/30-15 (51) М. Кл. А 01d 33/08
А Old 17/20 с присоединением заявки №
Государстееннмб комитет
Совета йвнннстров СССР ло делам изобретений и открытий (23) Приоритет
Опубликовано 25.03.75. Бюллетень № 11
Дата опубликования описания 27.06.75 (53) УДК 631.358.459 (088.3) (72) Автор изобретения (71) Заявитель
Н. П. Безруков
Головное специализированное проектно-конструкторское технологическое бюро- па машинам для возделывания и уборки картофеля (54) СЕПАРИРУ.1ОЩЕЕ РЕШЕТО
Предмет изобретения
Изобретение относится к области сельскохозяйственного машиностроения и касается сепарирующих решет грохотов корнеклубцеуборочных машин.
Известно сепарирующее решето корнеклубнеуборочной машины, образованное продольными металлическими прутками, жестко соединенными с поперечными связями при помощи стоек. Стойки прутков выполнены так, что прутки в решете неподвижны относительно
%руг друга.
С целью интенсификации просеивания почвы и устранения залипания прутков последние соединены с поперечными связями плоскичи пружинами.
На чертеже изображено предлагаемое решето (вид сверху) с разрезами по А — А и Б — Б.
Решето состоит из продольных прутков 1 и поперечных связей 2. К каждому прутку жестко крепятся две плоские пружины 3, имеющие отверстия для установки их на поперечные связи.
С одной стороны поперечные связи имеют упоры 4, с другой — резьбы для навинчивания гаек 5. Между пружинами прутков устанавливаются распорныс втулки 6 для фиксирования пружин прутков на поперечных связях при затяжке гаек.
Решето монтируется па грохот корнеклуб5 неуборочной машины, который сообщает ему продольно-вертикальные колебания. Удары частиц сепарирующейся массы о поверхности прутков при колебаниях грохота в продольновертикальной плоскости возбудят колебания
I0 прутков, установленных на пружинах, в поперечном направлении, обеспечивая повышение эффективности сепарации. Жесткость пружин подбнрается такой, чтобы амплитуда колебаний прутков не превышала значений, при
15 которых возможны потери корнеклубнеплодов.
Сспарнрующее решето корнеклубнеубороч20 ных машин, содержащее продольные прутки и поперечные связи, о т л и ч а ю щ е е с я тем, что, с целью интенсификации просеивания почвы и устранения залипания прутков, прутки соединены с поперечными связями плоскими
25 пружинами.
