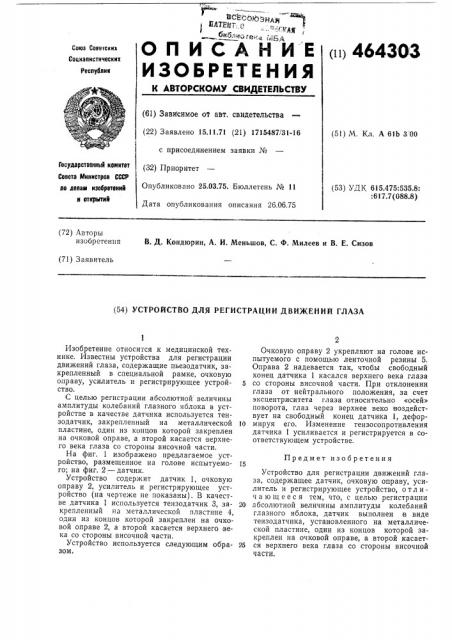

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ш 46430 3

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 15.11.71 (21) 1715487f31-16 (51) М. Кл. А 61Ь 3. 00 с присоединением заявки №

Государственный комитет !

Совета й1ннистрав СССР ло левам изобретений и открытий (32) Приоритет

Опубликовано 25.03.75. Бюллетень № 11

Дата опубликования описания 26.06.75 (53) УДК 615.475:535.8:

:617.7(088.8) (72) Авторы изобретения В. Д. Кондюрин, А. И. Меньшов, С. Ф. Милеев и В. Е. Сизов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИ И ДВ И)КЕН И Й ГЛАЗА

Предмет изобретения

Изобретение относится к медицинской технике. Известны устройства для регистрации движений глаза, содержащие пьезодатчик, закрепленный в специальной рамке, очковую оправу, усилитель и регистрирующее устрой- 5 ство.

С целью регистрации абсолютной величины амплитуды колебаний глазного яблока в устройстве в качестве датчика используется тензодатчик, закрепленный на металлической 10 пластине, один из концов которой закреплен на очковой оправе, а второй касается верхнего века глаза со стороны височной части.

На фиг. 1 изображено предлагаемое устройство, размещенное на голове испытуемо- 15 го; на фиг. 2 — датчик.

Устройство содержит датчик 1, очковую оправу 2, усилитель и регистрирующее устройство (на чертеже не показаны). В качестве датчика 1 используется тензодатчик 3, за- 20 крепленный на металлической пластине 4, один из концов которой закреплен на очковой оправе 2, а второй касается верхнего века со стороны височной части.

Устройство используется следующим обра- 25 зом.

Очковую оправу 2 укрепляют на голове испытуемого с помощью ленточной резины 5.

Оправа 2 надевается так, чтобы свободный конец датчика 1 касался верхнего века глаза со стороны височной части. При отклонении глаза от нейтрального положения, за счет эксцентриситета глаза относительно «осей» поворота, глаз через верхнее веко |воздействует на свободный конец датчика 1, деформируя его. Изменение тензосопротивления датчика 1 усиливается и регистрируется в соответствующем устройстве.

Устройство для регистрации движений глаза, содержащее датчик, очковую оправу, усилитель и регистрирующее устройство, о тл ич а ю щ е е ся тем, что, с целью регистрации абсолютной величины амплитуды колебаний глазного яблока, датчик выполнен в виде тензодатчика, установленного на металлической пластине, один из концов которой закреплен на очковой оправе, а второй касается верхнего века глаза со стороны височной части, 464303

ФиаФ

Фиг,2
