Способ очистки природного газа от сероводорода
Патент 464322
Авторы
Классы МПК
Способ очистки природного газа от сероводорода
Иллюстрации
Реферат

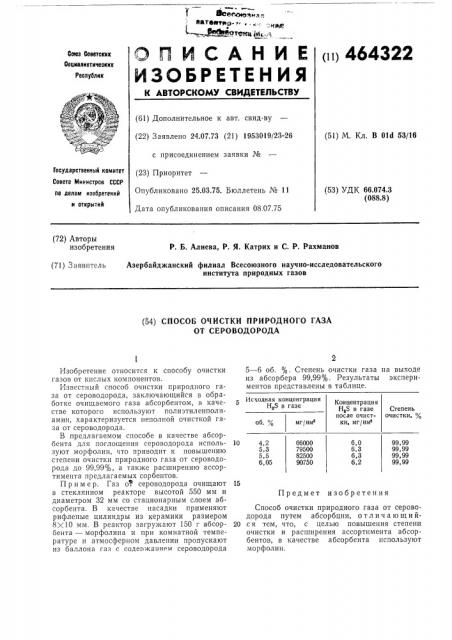

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ ()!) 464322
Оо)ое Советскнк
Ооцналиотнчеоких
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) 3 аявлено 24.07.73 (21) 1953019/23-26 с присоединением заявки № (23) Приоритет
Опубликовано 25.03.75. Бюллетень № 11
Дата опубликования описания 08.07.75 (51) М. Кл. В Old 53/16
Государственный комитет
Совета Министров СССР ло делам иэобретений и открытии (53) УДК 66.074.3 (088.8) (72) Авторы изобретения
Р. Б. Алиева, Р. Я. Катрих и С. P. Рахманов (71) Заявитель
Азербайджанский филиал Всесоюзного научно-исследовательского института природных газов (54) СПОСОБ ОЧИСТКИ ПРИРОДНОГО ГАЗА
ОТ СЕРОВОДОРОДА
Исходная концентрация
H S в газе
Концентрация
H S в газе после очистки, мг/нм
Степень очистки,,, мг/нм об. 0, 10 4,2
5,3
5,5
6,05
6,0
6,3
6,3
6,2
99,99
99,99
99,99
99,99
90750
Предмет изобретения
Изобретение относится к способу очистки газов от кислых компонентов.
Известный способ очистки природного газа от сероводорода, заключающийся в обработке очищаемого газа абсорбентом, в качестве которого используют полиэтиленполиамин, характеризуется неполной очисткой газа от сероводорода.
В предлагаемом способе в качестве абсорбентг для поглощения сероводорода используют морфолип, что приводит к повышению степени очистки природного газа от сероводорода до 99,99о/о, а также расширению ассортимента предлагаемых сорбентов.
Пример. Газ от сероводорода очищают в стеклянном реакторе высотой 550 мм и диаметром 32 мм со стационарным слоем абсорбента. В качестве насадки применяют рифленые цилиндры из керамики размером
8<10 мм. В реактор загружают 150 г абсорбента — морфолина и при комнатной температуре и атмосферном давлении пропускают из баллона газ с содепжанием сероводорода
5 — 6 об. о/о. Степень очистки газа на выходе из абсорбера 99,99 /о. Результаты экспериментов представлены в таблице.
Способ очистки природного газа от сероводорода путем абсорбции, о т л и ч а ю щ и й20 с я тем, что, с целью повышения степени очистки и расширения ассортимента абсорбентов, в качестве абсорбента используют морфолин.
