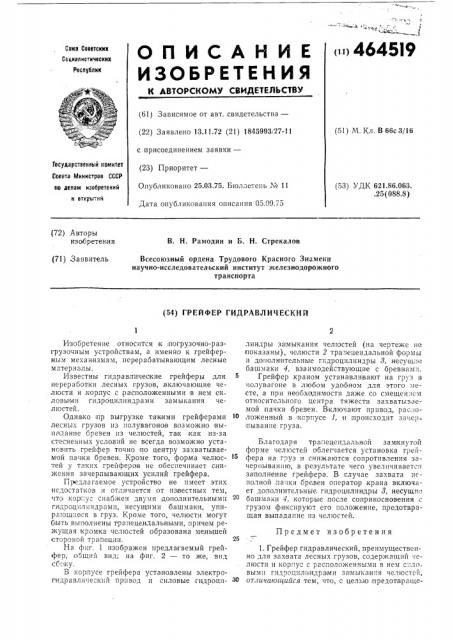

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сщиалистическнх

Реслублнк (61) Зависимое от авт. свидетельства— (22) Заявлено 13.11.72 (21) 1845993/27-11 с присоединением заявки— (23) Приоритет—

Опубликовано 25.03.75. Бюллетень ¹ 11

Дата опубликования описания 05.09.75 (51) М. Кл, В 66с3/16 уосударственный комитет

Совета Министров СССР но мелам иаооретений и открытий (53) УДК 621.86.063..25(088.8) (72) Авторы изобретения

В. H. Рамодин и Б. Н. Стрекалов

Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт железнодорожного транспорта (71) Заявитель (54) ГРЕЙФЕР ГИДРАВЛИЧЕСКИЙ

Изобретение относится к,погрузочно-разгрузочным устройствам, а именно к грейферным механизмам, перерабатывающим лесные материалы.

Известны гидравлические грейферы для переработки лесных грузов,,включающие челюсти и .корпус с,расположенными в нем ои ловыми гидроцнлиндрами замыкания челюстей.

Однако пр выгрузке такими грейферами лесных грузов из полувагонов возможно выпа|дBHHå бревен из челюстей, так как из-за стесненных условий не всегда возможно установить грейфер точно .по центру захватываемой пачки бревен. Кроме того, форма челюстей у таких грейферов не обеспечивает снижения зачерпывающих усилий грейфера.

Предлагаемое устройство не имеет этих недостатков и отличается от из|вестных тем, что .коре.ус снабжен двумя дополнительнымц

Г ИД Р О и И Л И Н Д Р а М П, H e C!! Il j I I A I H 6 3 III M B I(И, р"«I îùHåñÿ в груз. Кроме того, челюсти могут быть выполнены трапецеидальными, причем режущая кромка челюстей образована меньшей стороной трапеции.

На фиг. 1 изображен предлагаемый грейфер, общий вид; на фиг. 2 — то же, вид сб;:a;y.

В корпусе грейфера установлены электрогидравлнческпй привод и силовые гидроцилиндры замыкания чел.остей (на чертеже не показаны), челюсти 2 трапецеидальной формы и дополнительные гпдроцилиндры 8, несущ»»: башмаки 4, взаимодействующие с бревнамп.

Грейфер,краном устанавливают на гр ..з в полувагоне в любом удобном для этого месте, а при необходимости даже со смещен: см относительного центра тяжести захватываемой,пачки бревен. Включают привод, рас.вложенный в корпусе 1, и происходит зачср пыванпе груза.

Благодаря тралсцеидальной замкнутой форме челюстей облегчается установка грейфера на груз и снижаются сопротивления зачерпыванию, в результате чего увеличивается заполнение грейфера. В случае захвата нсполной, пачки оревен оператор крана включает дополнительные гидроцилиндры 8, несущп башмаки 4, которые после соприкосновения с грузом фиксируют его положение, предотвращая выпадание из челюстей.

Предмет изобретения

1. Грейфер гидравлический, преимущественно для захвата лесных грузов, содержа щий рлюстп и корпус с расположенными в нем ":":.lo вымп гидроцилнндрами замьгканпя челюстей, ЗО отличающийся тем, что, с целью предотвраще464519

Составитель Л. Сыщикова

Техред Т. Курилко

Реактор О. Кунина

Корректор В. Гутман

Заказ 618/1092 Изд ¹ 608 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-36, Раушская наб., д. 4/6

Тип. Харьк. фпл. пред. «Патент» ния выпадания груза из челюстей, корпус снабжен двумя дополнительными гидроцилиндрами, несущими башмаки, упирающиеся в груз.

2. Грейфер по п; 1, отлича ощийся тем, что, с целью снижения сопротивлений зачерпыванию, челюсти выполнены трапецеидальными, ричем режущая кромка челюстей образована меньшей стороной трапеции.
