Клиновый самоцентрирующий механизм

Клиновый самоцентрирующий механизм

Иллюстрации

Показать все

Реферат



ГЮ

:5 °: :

НЛ -- .:-1:-.Х;1 ;Ч (;1И

) бибпыотеиА п,1БA

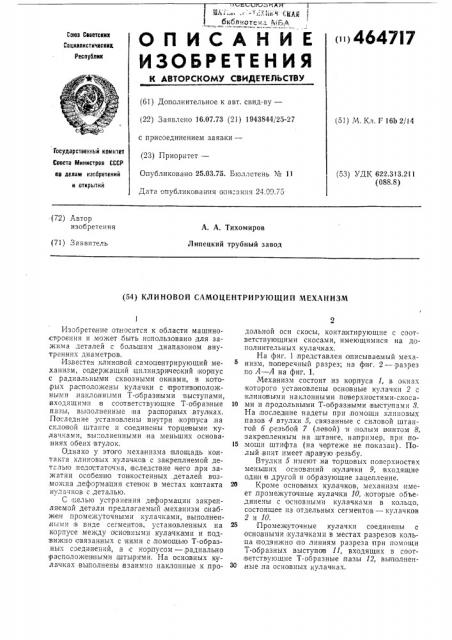

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (>4647I7

Сова Свветских

Свкиалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 16.07.73 (21) 1943844/25-27 (51) М. Кл. F 16Ь 2/14 с присоединением заявки— (23) Приоритет—

Опубликовано 25.03.75. Бюллетень ¹ 11

Государствекиык комитет

Совета Мииистров СССР ое делам иаобретеиий и открытий (53) УДК 622.313.211 (088,8) Дата опубликования опи "анин 24.09.75 (72) Автор изобретения

A. А. Тихомиров

Липецкий трубный завод (71) Заявитель (54) КЛИНОВОЙ САМОЦЕНТРИРУ1ОЩИЙ МЕХАНИЗМ

Изобретение от1носится к области машиностроения и .может, быть использовано для за.жима деталей с большим диапазоном .внутренних диаметров.

Известен клиновой самоцентрирующий механизм, содержащий цилиндрический, корпус с радиальными сквозными окнами, в кото,рых расположены кулачки с |противоположными, наклонными Т-образными выступами, входящими в соответствующие T-образные пазы, выполненные IHa раапорных втулках.

Последние установлены внутри корпуса .на силовой Ui THHI и соединены торцевыми кулачками, выполненными на меньших основаниях обеих втулок.

Однако у этого механизма, площадь контакта клиновых .кулачков с за крепляемой деталью .недостаточна, вследствие чего .при зажатии особенно тонкостенных .деталей возможна,деформация стенок в местах контакта кул="÷êî,â с деталью.

С целью устранения деформации закрепляемой детали предлагаемый, механизм снабжен промежуточными кулачками, выполненными,в виде сегментов, установленных на корпусе .между основными кулачками и подвижно связанных с ними с,помощью Т-образ.ных соединений, а с коратусом —,радиально расположен ными штырями. На основных кулачках выполнены взаимно наклонные .к .продольной оси скосы, конта ктирующие с соответствующими скосами, имеющимися на допол ни тел ьн ы х кул а чка х.

На фиг. 1 лредставлен описываемый механизм, поперечный разрез; на фиг. 2 — разрез по А — А на фиг. 1.

Механизм состоит из корпуса 1, .в окнах которого устг новлены основные кулачки 2 с клиновьсми наклонными поверхностями-скоса10 ми и,продольными T-образными выступами 8.

На последние надеты при,помощи клиновых пазов 4 втулки б, связанные с силовой штангой б резьбой 7 (левой) и полым винтом 8, закрепленным на .штанге, например, при по15 .мощи штифта (на чЕртеже не показан). Полый,винт имеет,правую резьбу, Втулки б имеют на торцовых поверхностях меньших оснований осулачки 9, входящие одисн в другой и образующие зацепление.

20 Кроме основных кулачков, механизм имеет .промежуточные кулачки 10,,которые ооъединены с основными кулачками в кольцо, состоящее из отдельных сегментов — кулачков

2 и 10.

Промежуточные кул ач ки соединены с основными, кулачками в местах разрезов кольца подвижно по линиям разреза при помощи

T-образных выступов 11, входящих в соответствующие Т-образные лазы 12, выполнен ные,на основных кулачках.

464717

;2 17 о

Кроме того, промежуточные кулачки установлены подвижно в радиальном направлении отвер стиями И,на штырях 14, закреплен.ных B,êoð ïóñå .механизма.

Штыри предохраняют промежуточные кулачки 10 от смещения в тангенциальном .направлении относительно корпуса,по Т-образным паза м.

Высота основных кулачкоB 2 занижена по сравнению с высотой промежуточных кулач,ков 10. При закреплении, детали основные кулачки 2, .перемещаясь радиально,,перемещают также, кулачки 10, которые зажимают детали, имеющие различный, диаметр.

Та к как промежуточные кулачки 10 имеют значительно большую поверхность контакта с зажимаемой деталью, чем основные кулачки 2, то вероятность деформации заирепляемой детали практически сводится к нулю.

Предмет изобретения

Клиновой самоцентрирующий мехачизм по авт. св. № 263330, отлича ощийся тем, что, с целью устранения деформации закрепляемой ,детали, он снабжен промежуточными .кулачками, выполненными в виде сегментов, установленных на корпусе между основными кулач ками и по д в ижно связанных с ними с помощью Т-образных соединений, а с корпусом — радиально расположенными штырями, причем на основных, кулачках выполнены ,взаимно, наклонные к продольной оси скосы, контактирующие с соответствующими скосами, имеющимися .на дополнительных кулачках.
