Реферат



вс л.- эи..=. -;AR

1ЦУq и; :. ;.,ч. вц

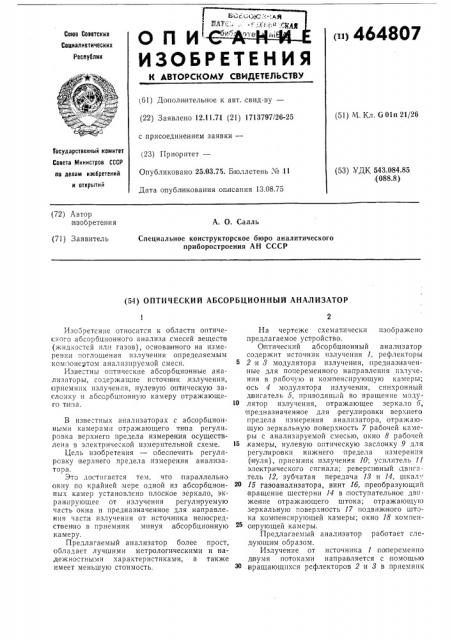

ОПИ изоьеятиния

Союз Советских

Социаливтических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ б1) Дополнительное к авт. свид-ву— (22) Заявлено 12.11.71 (21) 1?13797/26-25 с присоединением заявки— (23) Приоритет—

Опубликовано 25.03.75. Бюллетень че 11

Дата опубл|икования описания 13.08.75 (51) i%1. Кл. 6 01п 21/26

Государственный комитет

Совета Министров СССР ио делам изобретений и открытий (53) УДК 543.084.85 . (088.8) (72) Автор изобретения

А. О. Салль

Специальное конструкторское бюро аналитического приборостроения АН СССР (71) Заявитель (54) ОПТИЧЕСКИЙ АБСОРБЦИОННЫЙ АНАЛИЗАТОР

Изобретение относится к области оптического абсорбционного анализа .смесей веществ (жидкостей или газов), основа нного на измерении поглощения излучения определяемым компонентом анализируемой смеси.

Известны оптические абсорбционные анализаторы, содержащие источник, излучения, 1приемнпк излучения, нулевую оптическую заслонку и аоссрбционную камеру отражающего типа.

В известных анализаторах с абсорбционными камерами отражающего ти па регули ровка верхнего предела измерения осуществлена в электрической измерительной схеме.

Цель изобретения — обеспечить регулировку верхнего предела .измерения анализатора.

Это достигается тем, что параллельно окну по крайней, мере одной из а бсорбционных камер установлено плоское зеркало, экранирующее от излучения регулируемую часть окна и предназначенное для направле ния части излучения от источника непосредст вен но в приемник минуя абсорбционную камеру.

Предлагаемый анализатор более прост, обладает луч шими метрологическими и надежностными характеристиками, а также имеет меньшую стоимость.

На чертеже схематически пзображсно предлагаемое устройство.

Оптическии абсорбционный анализатор содержит источник излучения 1, рефлекторы

2 и 8 модулятора излучения, предназначенные для попеременного направления излуче ния в рабочую и компенсирующую камеры; ось 4 модулятора излучения, синхронный двигатель 5, приводящий во вращение моду10 лятор излучения, отражающее зеркало 6, предназначенное для:регулировки верхнего предела измерения анализатора, отражающую зеркальную поверхность 7 рабочей камеры с анализируемой смесью, окно 8 рабочей

15 камеры, нулевую оптическую заслонку 9 для регулиро вкп нижнего:предела измерения (нуля), приемник излучения 10; усилитель 11 электрического сигнала; реверсивный двпга. тель 12, зубчатая передача 18 и 14, шкал, 15 газоанализатора, винт 1б, преобразующий вращение шестерни 14 в озоступательное движение отражающего штока; отражающую зеркальную поверхность 17 подвиж ного штока ком пенспрующей камеры; окно 18 компеноирующей камеры.

Предлагаемый анализатор работает следующи м образом.

Излучение от источника 1 попеременно д вумя потоками направляется с помощью

ЗО .вращающихся рефлекторов 2 и 8 в приемник

464807

Предмет изобретения

25 и,т5

7G л — гФ

Составитель В. Во|цанкин

Техред М. Семенов

Редактор О. Стенина

Корректор В. Гутман

Заказ 554, l081 Изд. ¹ 614 Тираж 902 Подписное

ЦН П4ПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раугиская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» излучения 10. При этом один из,сравниваемых потоков проходит через анализируемую смесь в рабочей камере и после отражения от зеркальной поверхности 7 на пра вляется в

;,рпемник .излучения. Другой поток излучения после двукратного прохождения через слой комьпенсирующей смеси, находящейся между отражающей паверх ностью 17 и окном 18, также поступает в приемник излучения. Сигнал, возникающий в,приемнике под действием периодически прерываемых,сравниваемых потоков излучения, поступает на вход усилителя 11 и,после усиления подается HB управляющую обмотку реверсивного двигателя 12. С помощью .последнего толщина слоя компенсирующей смеси автоматически изменяется так, что потоки излучения, прошедшие соответственно рабочую и компенсирующую камеры, поддерживаются равными. При равных потоках излучения,,поступающих в приемник, сигнал HB выходе, приемника практически равен нулю. Для определения измеряемой концентрации .иопользустся вращающаяся шкала 15.

Положение иучевой заслонки 9 подобрано таки|м, чтобы отсутствие определяемого комлонента в анализи руеьмой смеси соответствова То бы нулевому показанию по шкале 15.

Часть излучения (см. чертеж) после отра жения от зеркала о направляется в приемн,.к излучения, минуя слой анализируемой смеси в рабочей камере. Эта часть излучения не зависит от концентрации олределяемого компонента в анализируемой смеси. Поэтому при перемещении зеркала вдоль плоскости окна рабочей камеры изменяется относительное изменение рабочего потока за,счет изменения ко нцентрации определяемого компонента в анализируемой смеси на величин диапазона измерения. Другими словамп, прл изменении положения зеркала б изменяет я чувствительность рабочего потока излучен:-гя к концентрации апределяемого .компонента в

lp анализируемой смеси. В результате, чем большая часть окна рабочей камеры оказывается заэкранирова|нной от излучения, тем меньше ди а пазон изменения угла поворота шкалы 15, т. е. тем меньше показания соот15 вепствующие верхнему концентрационному пределу измере|ния BIHBлизатора.

Если же такое зеркало установить параллельно окну 18 компенсирующей камеры, то, увеличивая экранированну.ю часть окна, уве20 личиваем:показание, соответствующее верхнему концентрационному пределу измерения.

Оптичеоиий абсор бционный а н ал из а тор, содержащий источHèê,излучения,:IpHåìíèê излучения, нулевую оптическую заслонку и, по крайней мере, одну абсорбционную камеру отражающего типа, отличающийся тем, что, с целью регулировки .верхнего гредела измерения анализатора, он содержит зеркало, расположенное параллельно окну, по крайней мере, одной из абсорбционных камер.
