Реферат



и 11 454370

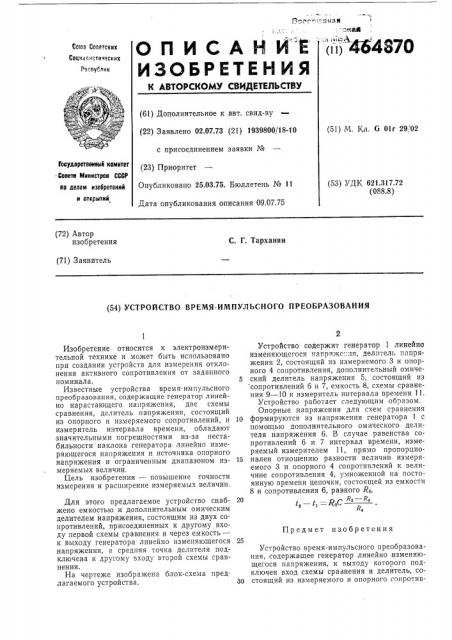

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

Йооз Саеетеких

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 02.07.73 (21) 1939800/18-10 с присоединением заявки № (23) Приоритет

Опубликовано 25.03.75. Бюллетень № 11

Дата опубликования описания 09.07.75 (51) М. Кл. G 01г 29, 02

Гооудоратвеииый комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.317.72 (088.8) (72) Автор изобретения

С. Г. Тарханян (71) Заявитель (54) УСТРОЙСТВО ВРЕМЯ-ИМПУЛЬСНОГО ПРЕОБРАЗОВАНИЯ

Предмет изобретения

Изобретение относится к электроизмерительной технике и может быть использовано при создании устройств для измерения отклонения активного сопротивления от заданного номинала.

Известные устройства время-импульсного преобразования, содержащие генератор линейно нарастающего напряжения, две схемы сравнения, делитель напряжения, состоящий из опорного и измеряемого сопротивлений, и измеритель интервала времени, обладают значительными погрешностями из-за нестабильности наклона генератора линейно измеряющегося напряжения и источника опорного напряжения и ограниченным диапазоном измеряемых величин.

Цель изобретения — повышение точности измерения и расширение измеряемых величин.

Для этого предлагаемое устройство снабжено емкостью и дополнительным омическим делителем напряжения, состоящим из двух сопротивлений, присоединенных к другому входу первой схемы сравнения и через емкость— к выходу генератора линейно изменяющегося напряжения, а средняя точка делителя подключена к другому входу второй схемы сравнения.

На чертеже изображена блок-схема предлагаемого устройства.

Устройство содержит генератор 1 линейно изменяющегося напряжс..ня, делитель напряжения 2, состоящий из измеряемого 3 и опорного 4 сопротивления, дополнительный омиче5 ский делитель напряжения 5, состоящий из сопротивлений 6 и 7, емкость 8, схемы сравнения 9 — 10 и измеритель интервала времени 11.

Устройство работает следующим образом.

Опорные напряжения для схем сравнения

1О формируются из напряжения генератора 1 с помощью дополнительного омического делителя напряжения 6. В случае равенства сопротивлений 6 и 7 интервал времени, измеряемый измерителем 11, прямо пропорцио15 нален отношению разности величин измеряемого 3 и опорного 4 сопротивлений к величине сопротивления 4, умноженной на постоянную времени цепочки, состоящей из емкости

8 и сопротивления 6, равного Ro, 20

t,— — t,==--RC R3 Л 4

Устройство время-импульсного преобразования, содержащее генератор линейно, изменяющегося напряжения, к выходу которого подключен вход схемы сравнения и делитель, соЗо стоящий из измеряемого и опорного сопротив464&70

Составитель А. Изюмов

Техред Л. Казачкова

Редактор T. Иванова

Корректор В. Брыксина

Заказ 1612/21 Изд. № 613 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 лений, средняя точка которого соединена с входом другой схемы сравнения, причем выходы схем сравнения соединены с входами измерителя интервала времени, отл и ч а ю щ е е с я тем, что, с целью повышения точности измерения и расширения диапазона измеряемых величин, оно снабжено емкостью и дополнительным омическим делителем напряжения, состоящим из двух сопротивлений, присоединенных к другому входу первой схемы сравнения и через емкость — к выходу re5 нератора линейно изменяющегося напряжения, а средняя точка делителя подключена к другому входу второй схемы сравнения.

5!! I г I!

7!!
