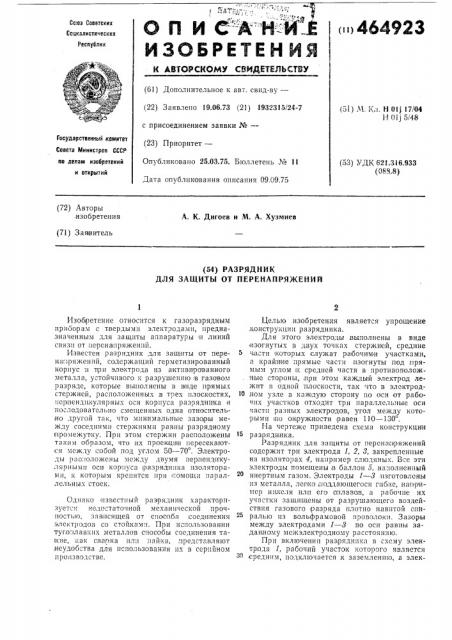

О П И O -А Н:-М .Е

ИЗОБРЕТЕН ИЯ

t>464923

Союз Советских

Совкалнстических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.06.73 (21) 1932315/24-7 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 25.03.75. Бюллетень ¹ 11

Дата опубликования описания 09.09.75 (5i) И. Кл. Н Olj 17/04

И Oij 5/46

Государственный комитет

Совета Министров СССР по делам нэобретеиий и открытий (53) УДК 621.316.933 (08S.8) (72) Авторы ,изобретения

А. К. Дигоев и М. А. Хузмиев (71) Заявитель (54) РАЗРЯДНИК

ДЛЯ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИИ

Изобретение относится к газоразрядным приоорам с твердыми электродами, предназначенным для защиты аппаратуры н линий связи от перенапряжений.

Известен разрядник для защиты от перена". ряженпй, содержащий герметизированный корпус и при электрода пз актпвированного металла, устойчивого к разрушеншо в тазо вом разряде, которые выполнены в виде прямых стержней, расположенных,в трех плоскостях, перпендикулярных оси корпуса разрядника и т оследовательно смещенных одна относительно другой так, что минимальныс зазоры между соседнимп стержнями равны разрядному промежутку. При этом стержни расположены таким образом, что Нх проекциями пересекаются между собой под углом 50 — 70 . Электроды расположены между двумя перпенд|гкулярнымп оси кор,пуса разрядника изоляторами, к которым крепятся при .;омопгн параллельных стоек.

Однако известный разрядник характеризуется недостаточной механической прочпостью, зависящей от способа соединения электродов со стойкамtt. При использовании туто:tëàâких металлов способы соединения та кие,:как овалика илн наина, представляют неудобства для использования пх в серийном производстве.

Целью изобретения является упрощение конструкции разрядника.

Для этого электроды выполнены в виде изогнутых в <вух точках стержней, средние

5 части которых служат ра бочими участками, а крайние прямые части изогнуты под прямым углом ос средней части в противополож. ные cTOlpOHbt,,ïðè этом .каждый электрод лежит в однои плоскости, так что в электрод10 ном узле в каждую сторону по оси от рабочих участков отходит три параллельные оси части разных электродов, угол между которымп по окружности равен 110 — 130 .

На чертеже приведена схема конструкции

1Ь разрядника.

Разрядник для защиты от перенаслряжений содержит три электрода 1, 2, 8, закрепленные на изоляторах 4, íattðnìåð слюдяных. Все эти электроды помещены,в баллон 5, наполненный инертным газом. Электроды 1 — 3 изготовлены пз металла, лепко поддающегося гпбке, например никеля илп его сплавов, а рабочие их участки защищены от разрушающего воздействия газового разряда плотно навптой слиралью из вольфрамовой проволоки. Зазоры между электродами 1 — 3 по оси равны заданному межэлектродному расстоянию.

При включении разрядника в хему электрода 1, рабочий участок которого является среднпм, подключается .к заземленгпо, а элекПредмет изобретения

Составитель Е. Бочкова

Texpeд М. Семенов

Редактор А. Зиньковский

Корректор В. Гутман

Заказ 621, !083 Изд. № 601 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, OK-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. <Патент» триоды 2 и 8 — к защ: щаемым линиям. Если .напряжение между электродами 1 и 2 пли ,и 3 превысит напряжение пробоя разрядног; .промежутка, между электродами возникает электрический,разряд, в месте наименьшего межэлектродного расстояния, т. е. по оси, н имс1ульс перенапряжения отводится в землю.

Разрядник для защиты от перенапряжений, сордержащий герметизированный корлус и три электрода, рабочие участки KQTopbIx представляют собой прямые части:стержней, расположенные,в трех плоскостях, перпендикулярных оси;корпуса разрядника и аоследовательно смещенных одна относительно, другой так, что минимальные зазоры между соседними электродами равны разрядному промежутку, причем проекции рабочих участков электродов

5 пересекаются под углом 50 — 70, отличающийся тем, что, с целью упрощения конструкции, электроды выполнены в виде изогнутых в двух точках стержней, средние прямые части которых служат рабочими участками, а край10 н ие прямые части изогнуты под арямым углом к средней части в противоположные стороны, при этом каждый электрод лежит в одной плоскости, так что в электродном узле в каждую сторону по оси от рабочих участков . отходят три параллельные,оаи части разных электродов, угол между которыми по окружности равен 110 — 130 .
