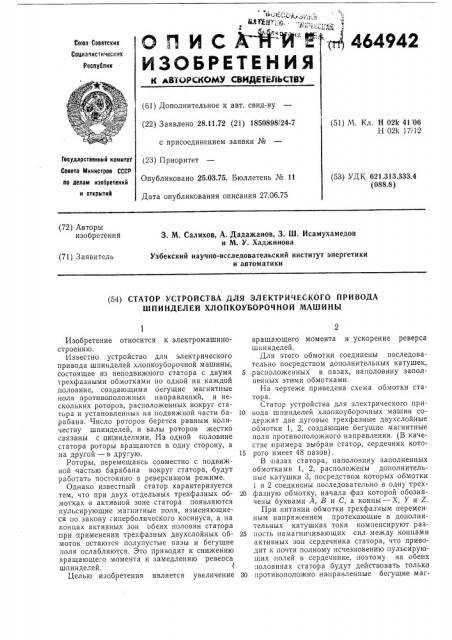

О П И С АЙ-" и й

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЙЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 28.11.72 (21) 1850898/24-7 с присоединением заявки № (23) Приоритет

Опубликовано 25.03.75. Бюллетень № 11

Дата опубликования описания 27.06.75 (51) М. Кл. Н 02k 41. 06

Н 021< 17/12

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.313.333.4 (088.8) (72) Авторы изобретения

3. М. Салихов, А. Дадажанов, 3. Ш. Исамухамедов и М. У. Хаджииова

Узбекский научно-исследовательский институт энергетики и автоматики (71) Заявитель (54) СТАТОР УСТРОЙСТВА ДЛЯ ЭЛЕКТРИЧЕСКОГО ПРИВОДА

ШПИНДЕЛЕИ ХЛОПКОУВОРОЧНОЙ МАШИНЫ

Изобретение относится K электромашиностроению.

Известно устройство для электрическото привода шпинделей хлопкоуборочной машины, состоящее из неподвижного статора с двумя трехфазными обмотками по одной на каждой половине, создающими бегущие магнитные поля противоположных направлений, и нескольких роторов, расположенных вокруг статора и установленных на подвижной части барабана. Число роторов берется равным количеству шпинделей, и валы роторов жестко связаны с ш|пинделями. На одной половине статора роторы вращаются в одну сторону, а на другой — в другую.

Роторы, перемещаясь совместно с подвижной частью барабана вокруг статора, будут работать постоянно в реверсивном режиме.

Однако известный статор характеризуется тем, что при двух отдельных трехфазных обмотках в активной зоне статора появляются пульсирующие магнитные поля, изменяющиеся по закону гиперболического косинуса, а на концах активных зон обеих половин статора при применении трехфазных двухслойных обмоток остаются полупустые пазы и бегущие поля ослабляются. Это приводит к снижению вращающего момента и замедлению реверса шпинделей. 1

Целью изобретения является увеличение вращающего момента и ускорение реверса шпинделей.

Для этого обмотки соединены последовательно посредством дополнительных катушек, 5 расположенных в пазах, наполовину заполненных этими обмотками.

На чертеже приведена схема обмотки статора.

Статор устройства для электрического при10 вода шпинделей хлопкоуборочных машин содержит две дуговые трехфазные двухслойные обмотки 1, 2, создающие бегущие магнитные поля противоположного направления. (В качестве примера выбран статор, сердечник кото15 рого имеет 48 пазов).

В пазах статора, наполовину заполненных обмотками 1, 2, расположены дополнительные катушки 3, посредством которых обмотки

1 и 2 соединены последовательно в одну трех20 фазную обмотку, начала фаз которой обозначены буквами А, В и С, а концы — Х, Y u Z.

При питании обмотки трехфазным переменным напряжением протекающие в дополнительных катушках токи компенсируют раз25 ность намагничивающих сил между концами активных зон сердечника статора, что приводит к почти полному исчезновению пульсирующих полей в сердечнике, поэтому на обеих половинах статора будут действовать только

30 противоположно направленные бегущие маг464942

10

I х„/

Составитель А. Лисов

Текред О. Гуменюк

Корректор Н. Учакина

Редактор А. Зииьковский

Заказ 1553/14 Изд. М 595 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 нитные поля, показанные на чертеже стрелками.

Как показала экспериментальная проверка, изобретение значительно увеличивает вращающий момент устройства и ускоряет реверс шпинделей.

Пр едм ет из о бр етен ия

Статор устройства для электрического привода шпинделей хлопкоуборочной машины, содержащий цилиндрический сердечник, в пазах которого последовательно по окружности размещены две дуговые двухслойные обмотки, создающие бегущие магнитные поля противоположного направления, отлич ающийся тем, что, с целью увеличения вращающего момента и ускорения реверса:шпинделей, обмотки соединены между собой через дополнительные катушки, расположенные в тех же пазах сердечника наполовину.

39

И ц1

М

ЦЗ

ЦЦ

Ц5

Цб

Ц-7 ц8

Р

Ц

8

8

77

7g

73

1Ч

7б

77

78

7а

Ю

Zl /

РЗ =Р5

27

88

Л

ЗР ъ

ЗЗ зц—

Зб
