Реферат

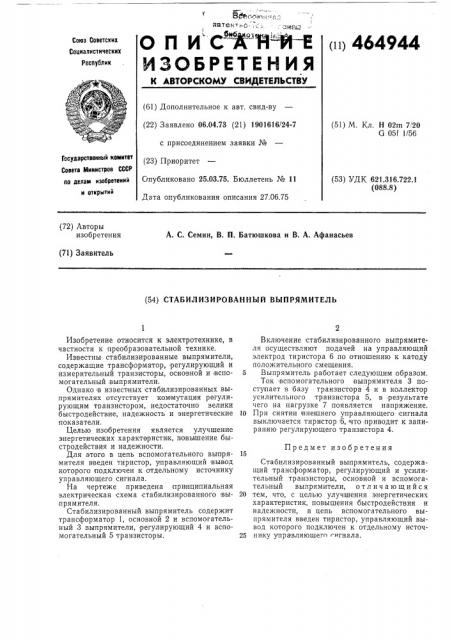

ОП И

ИЗОБРЕТЕНИЯ (») 464944

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06.04.73 (21) 1901616/24-7 с присоединением заявки № (23) Приоритет

Опубликовано 25.03.75. Бюллетень № 11

Дата опубликования описания 27.06.75 (51) М. Кл. Н 02m 7/20

G 05(1/56

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.316.722.1 (088.8) (72) Авторы изобретения

А. С. Семин, В. П. Батюшкова и В. А. Афанасьев (71) Заявитель (54) СТАБИЛИЗИРОВАННЫЙ ВЫПРЯМИТЕЛЪ

Изобретение относится к электротехнике, в частности к преобразовательной технике.

Известны стабилизированные выпрямители, содержащие трансформатор, регулирующий и измерительный транзисторы, основной и вспомогательный .выпрямители.

Однако в известных стабилизированных выпрямителях отсутствует коммутация регулирующим тпанзистором, недостаточно велики быстродействие, надежность и энергетические показатели.

Целью изобретения является улучшение энергетических характеристик, повышение быстродействия и надежности.

Для этого в цепь вспомогательного выпрямителя введен тиристор, управляющий вывод которого подключен к отдельному источнику управляющего сигнала.

На чертеже приведена принципиальная электрическая схема стабилизированного выпрямителя.

Стабилизированный выпрямитель содержит трансформатор 1, основной 2 и вспомогательный 3 выпрямители, регулирующий 4 и вспомогательный 5 транзисторы.

Включение стабилизированного выпрямителя осуществляют подачей на управляющий электрод тиристора 6 по отношению к катоду положительного смещения.

5 Выпрямитель работает следующим образом.

Ток вспомогательного выпрямителя 3 посту пает в базу транзистора 4 и в коллектор усилительного транзистора 5, в результате чего на нагрузке 7 появляется напряжение.

l0 При снятии внешнего управляющего сигнала выключается тиристор 6, что приводит к запиранию регулирующего транзистора 4.

Предмет изобретения

Стабилизированный выпрямитель, содержащий трансформатор, регулирующий и усилительный транзисторы, основной и вспомогательный выпрямители, отличающийся

20 тем, что, с целью улучшения энергетических характеристик, повышения быстродействия и надежности, в цепь вспомогательного выпрямителя введен тиристор, управляющий вывод которого подключен к отдельному источ25 нику управляющего угнала.
