Реферат

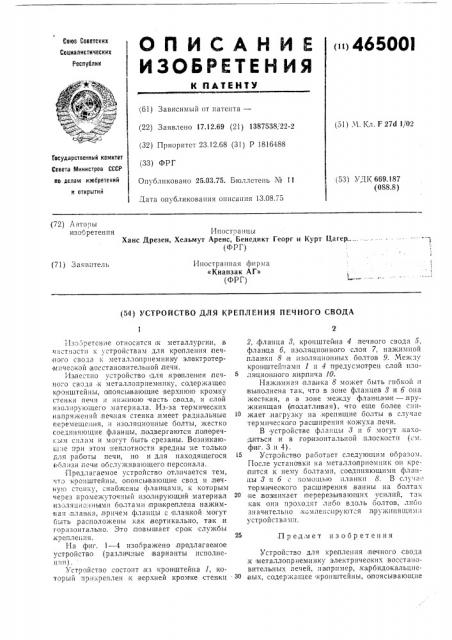

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Сове Советских

Социалистических

Реслублик ()465001 (61) Зависимый от патента— (22) Заявлено 17.12.69 (21) 1387538 22-2 (32) Приоритет 23.12.68 (31) P 1816488 (33) ФРГ

Опубликовано 25.03,75. Бюллетень ¹ 11 (51) Ч. Кл. F 274 I/02

Гасударственный комитет

Совета Министров СССР ио делам изооретений и открытий (53) УДК 669.187 (088.8) Лата опубликования описания 13.08.75 (72) А вторы изобретения

Ипостра нцы

Ханс Дрезен, Хельмут Аренс, Бенедикт Георг и Курт Uагер..... (ДАРГ) (71) Заявитель

Иностранная фирма

«Кнапзак АГ» (ФРГ) (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ПЕЧНОГО СВОДА

25,Предмет изобретения

11зэбретение относится (к металлургии, в частности к устройствам для крепления (печ ного свода к металлоприемнику электротерскнче=кой восстановительной,печи.

Известно устройство для:крепления,печно"0 свода,к металлоприемннку, содержащее к ронштей!Иы, о(поясывающие верхнюю кромку стенки печи и нижнюю часть свода, и слой изолирую цего материала. Из-за термических напряжений .печная стенка, имеет радиальные перемеше)!Ия, и изоляционные болты, жестко соединяющие фланцы,,подвергаются поперечI: Iì силам и могут быть срезаны. Возникаюш:(е при этом неплотности .вредны не только для работы печи, »о и для находящегося

iT= 51 и 3 ) г(е ч и o o c1 ) ж и В а 10 щ е! 0 l II e p c o I I a л а .

Предлагаемое устройство отличается тем, то кронштейны, опоясывающие свод и,печную стет!ку, снабжены фланцами, к которым через промежуточный изолирующий материал

ызо1яцио)!пью!!1 Оолтами (при креплена нажимнал,планка,,причем фланцы с планкой могут быть,раслоложены как,вертикально, так:и горизонтально. )То (пов).!шает срок службы ,и э еп л ен,и я.

На фиг. 1 — 4 изображено;пре(длагаемое устройство (различные варианты исполне}1)1 Я) .

i ñòðîéñTço состоит из кронштейна 1, которыи пэлкреплен,к верхней кромке стенки

2,,фланца 8, кронштей(на 4 .печного свода 5, фланца 6, изолясциопного слоя 7, нажимной планки 8 и изоляционных болтов 9. Между кронштейнами 1 11 4 предусмотрен слой изоляцио лого,кнрвича 10.

Нажимная планка 8 может быть гибкой и выполнена так, что в зоне фланцев 8 и 6 она жесткая, а в зоне между фланцами —,пружинящая ((податлоиваЯ, что еше более cIIEIжает, нагрузку на,)орепяшие болты в случае термического расширения кожуха, печи.

В устройстве фланцы 8 и 6 могут,находсчться и в горизонтальной плоскости ((. 1. фиг. 3 и 4). !

5 Устройство работает следующим ооразом.

После установки на металлопрнемннк он «ре(пится .к нему болтами, соединяющими фланцы 8 н 6 с помо!цью планки 8. В слу:1)I:1 те(рмичеокого расширения, ванны на болта.

2О не;возникает (перерезывающих усилий, так как они пэоходят либо вдоль болтов, либо зн ач итель! !О ком пенс il p IÎò ÿ пр жппящ11м)1 устройствами.

Устройство для крепления печного свода к металлоприемнику электричеоких восстановительных печей, например,,карбидокальциезо вых, содержащее кронштейны, опоясывающие

465001

Фие. 1

Фиг. 2

Составитель P. Зельцер

1 сдактор Т. Фадеева Texpeä М, Семенов Корректор И. Симкина

Заказ 556/1088 Изд. № 590 Тира>к 679

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Подписное

Тпп. Харьк. фил. пред. «Патент» печной свод ги веркнюю кромку стенки печи с,кл адской изолирующего, кирпича,,на которую опирается водооклаждаемый печной свод, отги гаюи ееся тем, что с целью повышения срока службы крепления, кронщтсйны снаожены флаг1цами, (к которым через промеж точныи изолирующий гматернал изоляцион(гызги болтами (при(креплена,нажимная планка.
