Реферат

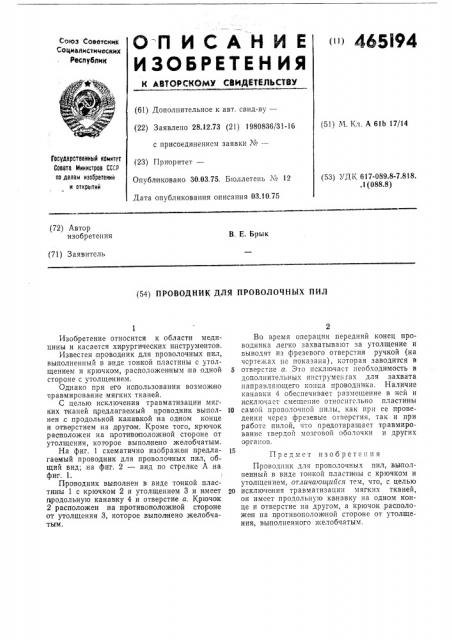

ОП ИСА

"> 465l94

НИЕ

ИЗОБРЕТЕН ИЯ

Союз Советскими

С04мьлмстнчюских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.12.73 (21) 1980836/31-16 с присоединением заявки %в (23) Приоритет—

Опубликовано 30.03.75. Бюллетень М 12

Дата опубликования описания 03.10.75 (51) М, Кл. А 61Ь 17/14

Государственный комитет

Совета Министров СССР па делам изааретений и открытий (53) УДК 617-089.8-7.818. .1(088.8) (72) Автор изобретения

В. Е. Брык (71) Заявитель (54) ПРОВОДНИК ДЛЯ ПРОВОЛОЧНЫХ ПИЛ

Изобретение относится к области медицины и касается хирургических инструментов.

Известен проводник для проволочных пил, выполненный в виде тонкой пластины с утолщением и крючком, расположенным на одной стороне с утолщением.

Однако при его использовании возможно травмирование мягких тканей.

С целью исключения травматизации мягких тканей цредлагаемый проводник выполнен,с продольной канавкой на одежном конце и отверстием на д ругом. Кроме того, крючок расположен на протввоположной стороне от утолщения, которое выполнено желобчатым.

На фиг. 1 схематично изображен предлагаемый проводник для проволочных пил, общий вид; на фиг. 2 — вид по стрелке А на фиг, 1.

Проводник выполнен в виде тонкой пластины 1 с крючком 2 и утолщением 3 и имеет продольную канавку 4 и отверстие а. Крючок

2 расположен на противоположной стороне от утолщения 3, которое выполнено желобчатым.

Во время операции передний конец проводника легко захватывают за утолщение и выводят из фрезевого отверстия ручкой (на чертежах пе показана), которая заводится в

5 отверстие а. Это исключает йеобходимость в дополнительных инструмен гах для захвата направляющего конца проводника. Наличие канавки 4 обеспечивает размещение в ней и исключает смещение отноcèòñëüíо пластины

10 самой проволочной пилы, как при ее проведении через фрезевые отверстия, так и при работе пилой, что предотвращает т|равмированис твердой мозговой оболочки и других органов.

Предмет изобретения

Проводник для проволочных пил, выполненный в виде тонкой пластины с крючком и утолщением, отлича ощийся тем, что, с целью

20 исключения травматизацин мягких тканей, он имеет продольную канавку на одном конце и отверстие на другом, а крючок,расположен на противоположной стороне от утолщения, выполненного желобчатым.

465194

Вид А

1, 1

1

I

I

1

Юг.2
