Реферат



тцл.". -, 4Л:,.=..- -.

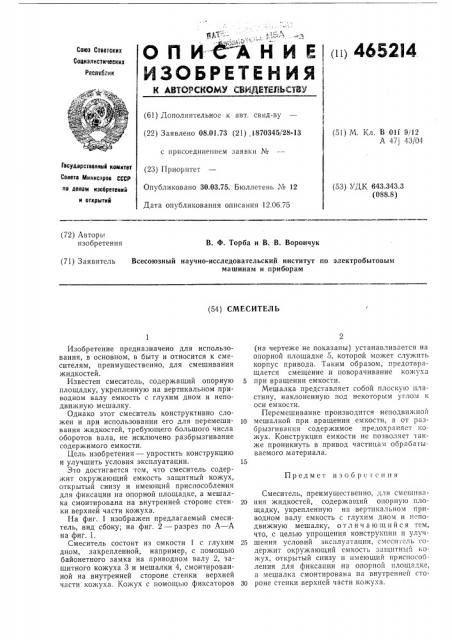

О n И- .,"A H И E (ii) 4652I4

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Реслеблин +a Ô " » (б1) Дополнительное к авт. свид-ву (22) Заявлено 08.01.73 (21) !870345/28-13 с присоединением заявки ЛЪ (23) Приоритет

Опубликовано 30,03.75. Бюллетень № 12

Дата опубликования описания 12.06.75 (1) М К,т В 011 0 1д

А 47j 43/04

Государставнный комитет

Совета Министров СССР (53) УДК 643.343,3 (088.8) по делам изобретений и открытий (72) Авторы изобретения

В. Ф. Торба и В. В. Ворончук (71) Заявитель Всесоюзный научно-исследовательский институт по электробытовым машинам и приборам (54) СМЕСИТЕЛЬ

Предмет изобретения

Изобретение предназначено для использования, в основном, в быту и относится к смесителям, преимущественно, для смешивания жидкостей.

Известен смеситель, содержащий опорную площадку, укрепленную на вертикальном приводном валу емкость с глухим дном и неподвижную мешалку.

Однако этот смеситель конструктивно сложен и при использовании его для перемешивания жидкостей, требующего большого числа оборотов вала, не исключено разбрызгивание содержимого емкости.

Цель изобретения — упростить конструкцию и улучшить условия эксплуатации.

Это достигается тем, что смеситель содержит окружающий емкость защитный кожух, открытый снизу и имеющий приспособления для фиксации на опорной площадке, а мешалка смонтирована на внутренней стороне стенки верхней части кожуха.

На фиг. 1 изображен предлагаемый смеситель, вид сбоку; на фиг. 2 — разрез по А — А на фиг. 1.

Смеситель состоит из емкости 1 с глухим дном, закрепленной, например, с помощью байонетного замка на приводном валу 2, защитного кожуха 3 и мешалки 4, смонтированной на внутренней стороне стенки верхней части кожуха. Кожух с помощью фиксаторов (на чертеже не показаны) устанавливается на опорной площадке 5, которой может служить корпус привода. Таким образом, предотвращается смещение и поворачивание кожуха

5 при вращении емкости.

Мешалка представляет собой плоскую пластину, наклоненную под некоторым углом к оси емкости.

Перемешивание производится неподвижной

l0 мешалкой при вращении емкости, а от разбрызгивания содержимое предохраняет кожух. Конструкция емкости не позволяет также проникнуть в привод частицам обрабатываемого материала.

Смеситель, преимущественно, для смешива20 ния жидкостей, содержащий опорную площадку, укрепленную на вертикальном приводном валу емкость с глухим дном и веподвижную мешалку, отл ич а ю щи Йся тем, что, с целью упрощения конструкции и улуч25 шения условий эксплуатации, смсситель содержит окружающий емкость "-ащитный кожух, открытый снизу и имеющий приспособления для фиксации на опорной площадке, а мешалка смонтирована на внутренней стоЗО роне стенки верхней части кожуха.

465214

Фиг,2

Составитель В. Жданова

Редактор М. Дмитриева Техред Г. Дворина

Корректор Т. Добровольская

Заказ 1377/11 Изд. № 1331

Тираж 782 Подписное

ЦНИИПИ Государственного комитета

Совета Министров СССР по делам изобретений и открытий

Москва, УК-35, Раушска» наб., д. 4/5

Типография, пр. Сапунова, 2
