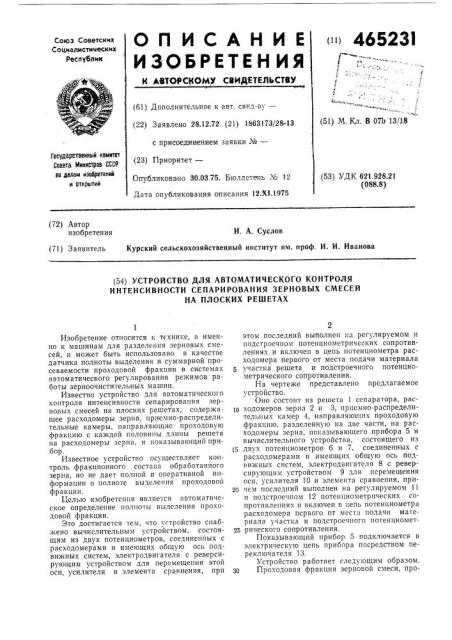

ОП КСАН ИЕ изоь етяния

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 46523I

Союз Советских

Социалистических

Респубттик (61) Дополнительное к авт. свид-ву— (22) Заявлено 2812.72 (21) 1863173/28-13 с прист>единением заявки %в (23) Приоритет—

Опубликовано 30.03.75. Бюллетень М 12

Дата опубликования описания 12.Х1.1975 (51) М. Кл. В 07Ь 13,/18

ГасударственныМ кем»тат

Завета Министрав СССР аа делам изайретени» и аткрытий (53) УДК 62 1.928.21 (088.8) (72) Автор изобретения

И. А. Суслов (71) Заявитель Курский сельскохозяйственный институт им. проф. И. И. Иванова (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО КОНТРОЛЯ

ИНТЕНСИВНОСТИ СЕПАРИРОВАНИЯ ЗЕРНОВЫХ СМЕСЕЙ

НА ПЛОСКИХ РЕШЕТАХ

Изобретение относится к технике, а именно к машинам для разделения зерновых смесей, и может быть использовано в качестве датчика полноты выделения и суммарной просеваемости проходовой фракции в системах автоматического регулирования режимов работы зерноочистительных машин.

Известно устройство для автоматического контроля интенсивности сепарировапия зерновых смесей на плоских решетах, содержащее расходомеры зерна, приемно-распределительные камеры, направляющие проходовую фракцию с каждой половины длины решета на расходомеры зерна, и показывающий прибор.

Известное устройство осуществляет icosiтроль фракционного состава обработанного зерна, но не дает полной и оперативной информации о полноте выделения проходовой фракции.

Целью изобретения является автоматическое определение полноты выделения проходовой фракции.

Это достигается тем, что устройство снабжено вычислительным устроиством, состоящим из двух потенциометров, соединенных с расходомерами и имеющих общую ось подвижных систем, электродвигателя с реверсирующим устройством для перемещения этой оси, усилителя и элемента сравнения, при

2 этом последний выполнен ня регулируемом и подстроечном потенциометрических сопротивлениях и включен в цепь потенциометра расходомера первого от места подачи материала участка решета и подстроечного потенциометрического сопротивления.

На черте>ке представлено предлагаемое устройство.

Оно состоит из решета 1 сепаратора, рас10 ходомеров зерна 2 и 3, приемно-распределительных камер 4, направляюших проходовую фракцию, разделенную на две части, íà расходомеры зерна, показывающего прибора 5 и вычислительного устройства, состоящего из

13 двух потенциометров 6 и 7, соединенных с расходомерами и имеющих общую ось подвижных систем, электродвигателя 8 с реверсирующим устройством 9 для перемещения оси, усилителя 10 и элемента сравнения, при20 чем последний выполнен на регулируемом 11 и подстроечном 12 потенциометрических сопротивлениях и включен в цепь потенциометра расходомера первого от места подачи материала участка и подстроечного потенциомет2ь рического сопротивления.

Показывающий прибор 5 подключается в электрическую цепь прибора посредством переключателя 13.

Устройство работает следующим образом.

30 Проходовяя фракция зерновой смеси, про465231

3 шедшая через решето 1, разделяется приемно-распределительными камерами 4 на две части, каждая из которых направляется в свой расходомер 2 или 3. Выходные напряжения расходомеров подаются на потенциометры 6 и 7, а их разность — на элемент сравнения, то есть на потенциометрические сопротивления 11 и 12 и вход усилителя 10.

Усилитель в зависимости от знака, полученного за счет разности полученного и заданного напряжений, с помощью реверсирующего устройства 9 включает электродвигатель 8 привода оси подвижных систем потенциометров 6 и 7 на отработку рассогласования.

При ликвидации рассогласования напряжений на выходе элемента сравнения напряжение отсутствует. В этом случае показывающий прибор 5, включенный на разность напряжений потенциометров 6 и 7, покажет полноту выделвния проходовой фракции на первой половине длины решета в процентах.

Переключая показывающий прибор с помощью переключателя 13, можно определить просеваемость на первой и второй половинах длины решета.

Предмет изобретений

Устройство для автоматического контроля интенсивности сепарироваьия зерновых смесей на плоских решетах, содержащее расходомеры зерна, приемно-распределительные камеры, направляющие проходовую фракцию с каждой половины длины решета íà расход домеры зерна, и показывающий прибор, отличаюи ееся тем, что, с целью автоматического определения полноты выделения проходовой фракции, оно снабжено вычислительным устройством, состоящим из двух потенциометров, 1;; соединенных с расходомерами и имеющих общую ось подвижных систем, =-лектродвигателя с реверсирующим устройством для перемещения этой оси, усилителя и элемента сравнения, при этом последний выполнен на

M регулируемом и подстроечном потенциометрических сопротивлениях и включен в цепь потенциометра расходомера первого от места подачи материала участка решета и подстроечного потенциометрического сопротивления.
