Реферат

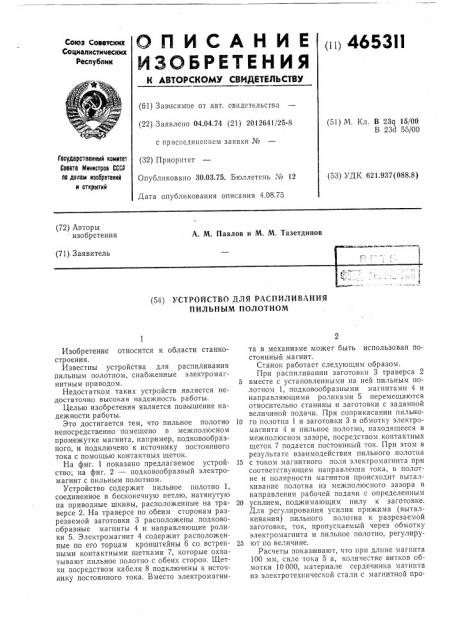

О П И С А Н И Е,,465зц

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз советских

Сощиалистических

Республик (61) Зависимое от авт. овидстельсгва (22) Заявлено 04.04.74 (21) 2012641/25-8 с присоединением заявки № (32) Приоритет

Опубликовано 3003.75. Бюллетень № 12

Дата опубликования описания 4.08.75 (51) М. 1 л. В 23q 15/ОО

В 23d 55/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК, 621.937(088.8) (72) Авторы изобретения

А. М. Павлов и М. М. Тазетдинов (71) Заявитель йети=. (54) УСТРОЙСТВО ДЛЯ РАСПИЛИВАНИЯ

ПИЛЬНЫМ ПОЛОТНОМ

Изобретение относится к области станкостроения.

Известны устройства для распиливания пильным полотном, снабженные электромагнитным приводом.

Недостатком таких устройств является недостаточно высокая надежность работы.

Целью изобретения является повышение надежности работы.

Это достигается тем, что пильное полотно непосредственно помещено в межполюсном промежутке магнита, например, подковообразного, и подключено к источнику постоянного тока с помощью контактных щеток.

На фиг. 1 показано предлагаемое устройство; на фиг. 2 — подковообразный электромагнит с пильным полотном.

Устройство содержит пильное полотно 1, соединенное в бесконечную петлю, натянутую на приводные шкивы, расположенные на траверсе 2. На траверсе по обеим сторонам разрезаемой заготовки 3 расположены подковообразные магниты 4 и направляющие ролики 5. Электромагнит 4 содержит расположенные по его торцам кронштейны б со встренными контактными щетками 7, которые охватывают пильное полотно с обеих сторон. Щетки посредством кабеля 8 подключены к источнику постоянного тока. Вместо электромагнита в механизме может быть использован постоянный магнит.

Станок работает следующим образом, При распиливании заготовки 3 траверса 2

5 вместе с установленными на ней пильным полотном 1, подковообразными магнитами 4 и направляющими роликами 5 перемещаются относительно станины и заготовки с заданной величиной подачи. При соприкасании пильно10 го полотна 1 и заготовки 3 в обмотку электромагнита 4 и пильное полотно, находящееся в межполюсном зазоре, посредством контактных щеток 7 подается постоянный ток. При этом в результате взаимодействия пильного полотна

15 с током магнитного поля электромагнита при соответствующем направлении тока, в полотне и полярности магнитов происходит выталкивание полотна из межполюсного зазора в направлении рабочей подачи с определенным

20 усилием, поджимающим пилу к заготовке.

Для регулирования усилия прижима (выталкивания) пильного полотна к разрезаемой заготовке, ток, пропускаемый через обмотку электромагнита и пильное полотно, регулиру25 ют по величине.

Расчеты показывают, что при длине магнита

100 мм, силе тока 5 а, количестве витков обмотки 10000, материале сердечника магнита из электротехнической стали с магнитной про405311

Составитель Т. Идахина

Текред М. Семенов Корректор И. Г1озняковская

Редактор Г. Аановая

Заказ 1856/3 Изд. ¹ 1398 Тираж 1061 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ницаемостью у=15000 пильное полотно выталкивается с усилием 37,5 кг, и суммарное усилие от двух электромагнитов состава г

75 кг. Такого усилия достаточно для удержания пильного полотна от смещения под дейс"вием вертикальной составляющей силы резания при разрезании большинства металлов, так как она колеблется в зависимости от сортимента и марки разрезаемого материала н состояния режущих зубьев пилы в пределах

15 — 45 кг.

Таким образом осуществляется бесконтак ;ный прижим пильного полотна к разрезаемой заготовке. Подобная конструкция позволяег применять двусторонние ленточные пилы, соединенные в ленту Мебиуса, благодаря чему стой;ос;ь ленты возрастает в .äèà раза.

Предмет изобретения

5 1. Устройство для распиливания пильным полотном, снабженное электромагнитным приводом, отличающееся тем, что, с целью повышения надежности работы, пильное полотно непосредственно помещено в межполюс10 ном промежутке магнита, например, подковообразного, и подключено к источнику постоянного тока.

2. Устройство по п. 1, отличающееся тем, что пильное полотно подключено к источ15 нику постоянного тока с помощью контактных щеток.
