Реферат

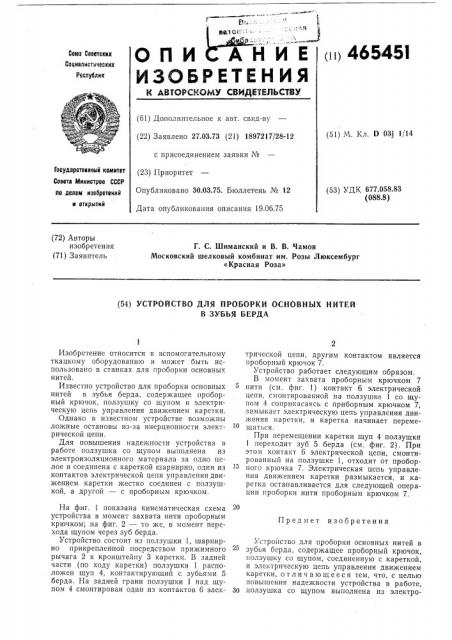

45! п1 465

ОП И ИЕ

ИЗОБРЕТЕНИЯ

Сава Советскнх

Соцналнстнческнх

Республик

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 27.03.73 (21) 1897217/28-12 с присоединением заявки № (23) Приоритет

Опубликовано 30.03.75. Бюллетень № 12

Дата опубликования описания 19.06.75 (51) М. Кл. D 03j 1/14

Государственный комитет

Совета Министров СССР ло делам нзобретвнмй н открытий (53) УДК 677.058.83 (088.8) (72) Авторы изобретения (71) Заявитель

Г. С. Шиманский и В. B. Чамов

Московский шелковый комбинат им. Розы Люксембург

«Красная Роза» (54) УСТРОЙСТВО ДЛЯ ПРОБОРКИ ОСНОВНЫХ НИТЕЙ

В ЗУБЬЯ БЕРДА

Предмет изобретения

Изобретение относится к вспомогательному ткацкому оборудованию и может быть использовано в станках для проборки основных нитей.

Известно устройство для проборки основных нитей в зубья берда, содержащее проборный крючок, ползушку со щупом и электрическую цепь управления движением каретки.

Однако в известном устройстве возможны ложные остановы из-за инерционности электрической цепи.

Для повышения надежности устройства в работе ползушка со щупом выполнена из электроизоляционного материала за одно целое и соединена с кареткой шарнирно, один из контактов электрической цепи управления движением каретки жестко соединен с ползушкой, а другой — с проборным крючком.

На фиг. 1 показана кинематическая схема устройства в момент захвата нити проборным крючком; на фиг. 2 — то же, в момент перехода щупом через зуб берда.

Устройство состоит из ползушки 1, шарнирно прикрепленной посредством прижимного рычага 2 к кронштейну 3 каретки. В задней части (по ходу каретки) ползушки 1 расположен щуп 4, контактирующий с зубьями 5 берда. На задней грани ползушки 1 над щупом 4 смонтирован один из контактов б электрической цепи, другим контактом является проборный крючок 7.

Устройство работает следующим образом.

В момент захвата проборным крючком 7 нити (см. фиг. 1) контакт 6 электрической цепи, смонтированной на ползушке 1 со щупом 4 соприкасаясь с приборным крючком 7, замыкает электрическую цепь управления движения каретки, и каретка начинает перемещаться.

При перемещении каретки щуп 4 ползушки

1 переходит зуб 5 берда (см. фиг. 2). При этом контакт б электрической цепи, смонтированный на ползушке 1, отходит от проборного крючка 7. Электрическая цепь управления движением каретки размыкается, и каретка останавливается для следующей операции проборки нити проборным крючком 7.

Устройство для проборки основных нитей в зубья берда, содержащее проборный крючок, ползушку со щупом, соединенную с кареткой, и электрическую цепь управления движением каретки, отличающееся тем, что, с целью повышения надежности устройства в работе, 30 ползушка со щупом выполнена из электро465451

Фггг.1

Составитель Н. Самарина

Техред Г. Дворина Корректор И. Позняковская

Редактор М. Дмитриева

Заказ 1381/5 Изд. № 1326 Тираж 529 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 изоляционного материала за одно целое и соединена с кареткой шарнирно, один из контактов электрической цепи управления движением каретки жестко соединен с ползушкой, а другой — с проборным крючком.
