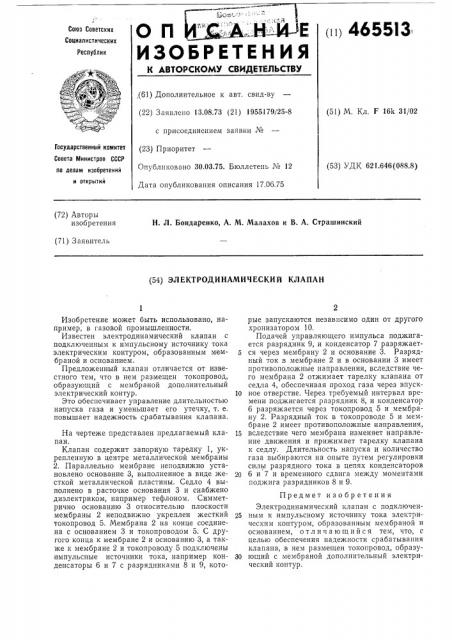

Союз Советских

Социалистических

Республик (ii) 4655I3 о и,м-и в

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,(61) Дополнительное к авт. свид-ву (22) Заявлено 13.08.73 (21) 1955179/25-8 (51) М. Кл. F 16k 31/02 с присоединением заявки М

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 30,03.75. Бюллетень М 12

Дата опубликования описания 17,06.75 (53) УДК 621.646(088.8) (72) Авторы изобретения

Н. Л. Бондаренко, А. М. Малахов и В. А. Страшинский (71) Заявитель (54) ЭЛ ЕКТРОДИ НАМИ Ч ЕСКИ Й КЛАПАН

Изобретение может быть использовано, например, в газовой промышленности.

Известен электродинамический клапан с подключенным к импульсному источнику тока электрическим контуром, образованным мембраной и основанием.

Предложенный клапан отличается от известного тем, что в нем размещен токопровод, образующий с мембраной дополнительный электрический контур.

Это обеспечивает управление длительностью напуска газа и уменьшает его утечку, т. е. повышает надежность срабатывания клапана.

На чертеже представлен предлагаемый клапан.

Клапан содержит запорную тарелку 1, укрепленную в центре металлической мембраны

2. Параллельно мембране неподвижно установлено основание 3, выполненное в виде жесткой металлической пластины. Седло 4 выполнено в расточке основания 3 и снабжено диэлектриком, например тефлоном. Симметрично основанию 3 относительно плоскости мембраны 2 неподвижно укреплен жесткий токопровод 5. Мембрана 2 на конце соединена с основанием 3 и токопроводом 5. С другого конца к мембране 2 и основанию 3, а также к мембране 2 и токопроводу 5 подключены импульсные источники тока, например конденсаторы б и 7 с разрядниками 8 и 9, которые запускаются независимо один от другого хронизатором 10.

Подачей управляющего импульса поджигается разрядник 9, и конденсатор 7 разряжает5 ся через мембрану 2 и основание 3. Разрядный ток в мембране 2 и в основании 3 имеет противоположные направления, вследствие чего мембрана 2 отжимает тарелку клапана от седла 4, обеспечивая проход газа через впуск1о ное отверстие. Через требуемый интервал времени поджигается разрядник 8, и конденсатор б разряжается через токопровод 5 и мембрану 2. Разрядный ток в токопроводе 5 и мембране 2 имеет противоположные направления, 15 вследствие чего мембрана изменяет направление движения и прижимает тарелку клапана к седлу. Длительность напуска и количество газа выбираются на опыте путем регулировки силы разрядного тока в цепях конденсаторов

2О 6 и 7 и временного сдвига между моментами поджига разрядников 8 и 9.

Предмет изобретения

Электродинамический клапан с подключен25 ным к импульсному источнику тока электрическим контуром, образованным мембраной и основанием, отличающийся тем, что, с целью обеспечения надежности срабатывания клапана, в нем размещен токопровод, образуЗО ющий с мембраной дополнительный электрический контур.

465513
