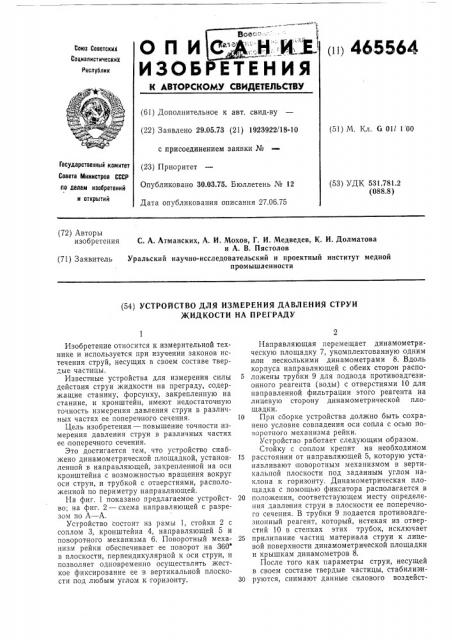

О П И С "",Н kLЕ

ИЗОБРЕТЕНИЯ (1Ц 465564

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 29.05.73 (21) 1923922/18-10 с присоединением заявки № (23) Приоритет

Опубликовано 30.03.75. Бюллетень № 12

Дата опубликования описания 27.06.75 (51) М, К . G 01l 1 00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 531 781 2 (088.8) (72) Авторы изобретения

С. А. Атманских, A И. Мохов, Г. И. Медведев, К. И. Долматова и А. В. Пястолов

Уральский научно-исследовательский и проектный институт медной промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДАВЛЕНИЯ СТРУИ

ЖИДКОСТИ НА ПРЕГРАДУ

Изобретение относится к измерительной технике и используется при изучении законов истечения струй, несущих в своем составе тверды е ч а стицы.

Известные устройства для измерения силы действия струи жидкости на преграду, содержащие станину, форсунку, закрепленную на станине, и кронштейн, имеют недостаточную точность измерения давления струи в различных частях ее поперечного сечения.

Цель изобретения — повышение точности измерения давления струи в различных частях ее поперечного сечения.

Это достигается тем, что устройство снабжено динамометрической площадкой, установленной в направляющей, закрепленной на оси кронштейна с возможностью вращения вокруг оси струи, и трубкой с отверстиями, расположенной по периметру направляющей.

На фиг. 1 показано предлагаемое устройство; на фиг. 2 — схема направляющей с разрезом по А — А.

Устройство состоит из рамы 1, стойки 2 с соплом 3, кронштейна 4, направляющей 5 и поворотного механизма 6. Поворотный механизм рейки обеспечивает ее поворот на 360 в плоскости, перпендикулярной к оси струи, и позволяет одновременно осуществлять жесткое фиксирование ее в вертикальной плоскости под любым углом к горизонту.

Направляющая перемещает динамометрическую площадку 7, укомплектованную одним или несколькими динамометрами 8. Вдоль корпуса направляющей с обеих сторон распо5 ложены трубки 9 для подвода противоадгезионного реагента (воды) с отверстиями 10 для направленной фильтрации этого реагента на лицевую сторону динамометрической площадки.

10 При сборке устройства должно быть сохранено условие совпадения оси сопла с осью поворотного механизма рейки.

Устройство работает следующим образом.

Стойку с соплом крепят на необходимом

15 расстоянии от направляющей 5, которую устанавливают поворотным механизмом в вертикальной плоскости под заданным углом наклона к горизонту. Динамометрическая площадка с помощью фиксатора располагается в

20 положении, соответствующем месту определения давления струи в плоскости ее поперечного сечения. В трубки 9 подается противоадтезионный реагент, который, истекая из отверстий 10 в стенках этих трубок, исключает

25 прилипание частиц материала струи к лицевой поверхности динамометрической площадки и крышкам динамометров 8.

После того как параметры струи, несущей в своем составе твердые частицы, стабилизиЗО руются, снимают данные силового воздейст466564 (1

1I

). 1

902.2

Составитель В. Федорин

Техред Т. Миронова Корректор Н. Стельмах

Редактор Т. Рыбалова

Заказ 1519/12 Изд. № 1303 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 вия струи на каждый динамометр. Давление всей струи находят путем интегрирования значений величин давления струи в различных точках поперечного сечения.

Предмет изобретения

Устройство для измерения давления струи жидкости на преграду, содержащее станину, стойку с форсункой, кронштейн и измерители, о f ëè÷ающееея тем, что, с целью повышения точности измерения давления струи в различных частях ее поперечного сечения, оно снабжено динамометрической площадкой, 5 установленной в закрепленную на оси кронштейна с возможностью вращения вокруг оси струи направляющую, и трубкой с отверстиями, установленной по периметру направляющей,
