Устройство для заряда и разряда аккумуляторов

Устройство для заряда и разряда аккумуляторов

Иллюстрации

Показать все

Реферат

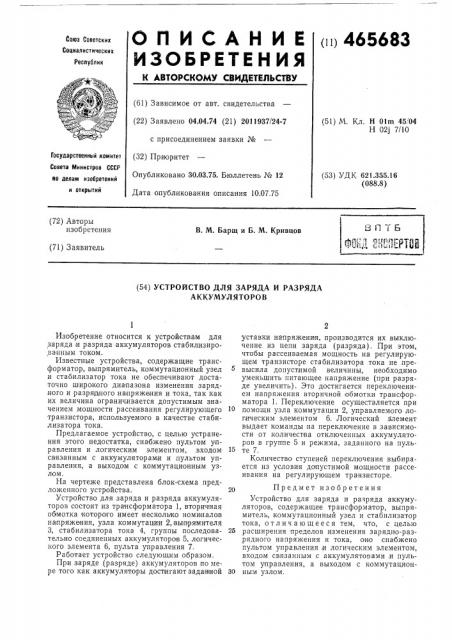

О Il И С А Н И Е (ii) 465683

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 04.04.74 (21) 2011937/24-7 с присоединением заявки № (51) М. Кл. Н Olm 45, 04

Н 02j 7/10

Государственный комитет (32) Приоритет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.355.16 (088.8) Опубликовано 30.03.75. Бюллетень № 12

Дата опубликования описания 10.07.75 (72) Авторы изобретения са 1"(Т Б

Фй- ;,;="-;!".1ГБИ

В. М. Барщ и Б. М. Кривцов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАРЯДА И РАЗРЯДА

АККУМУЛЯТОРОВ

Изобретение относится к устройствам для заряда,и разряда аккумуляторов стабилизиро,ванным током.

Известные устройства, содержащие трансформатор, выпрямитель, коммутационный узел и стабилизатор тока не обеспечивают достаточно широкого диапазона изменения заряд.ного и разрядного:напряжения и тока, так как их величина ограничивается допустимым значением мощности рассеивания регулирующего транзистора, используемого в качестве стабилизатора тока.

Предлагаемое устройство, с целью устранения этого недостатка, снабжено пультом управления и логическим элементом, входом связанным с аккумуляторами и пультом управления, а выходом с коммутационным узлом.

На чертеже представлена блок-схема предложенного устройства.

Устройство для заряда и разряда аккумуляторов состоит из трансформатора 1, вторичная об мотка которого имеет несколько номиналов на пряжения, узла коммутации 2, выпрямителя

3, стабилизатора тока 4, группы последовательно соединенных аккумуляторов 5, логического элемента 6, пульта управления 7, Работает устройство следующим образом, При заряде (разряде) аккумуляторов по мере того как аккумуляторы достигают заданной уставки напряжени я, производится их выключение из цепи заряда (разряда). При этом, чтобы рассеиваемая мощность на регулирующем транзисторе стабилизатора тока не,превысила допустимой величины, необходимо уменьшить питающее напряжение (при разряде увеличить). Это достигается переключением напряжения вторичной обмотки трансформатора 1. Переключение осуществляется при

10 помощи узла коммутации 2, управляемого логическим элементом 6, Логический элемент выдает команды на переключение в зависимости от количества отключенных аккумуляторов в группе 5 и режима, заданного на пуль15 те 7.

Количество ступеней переключения выбирается из условия допустимой мощности рассеивания на регулирующем транзисторе.

20 Предмет изобретения

Устройство для заряда и разряда аккумуляторов, содержащее тр ансформ атор, выпрямитель, коммутационный узел и стабилизатор тока, отличающееся тем, что, с целью

25 расширения пределов изменения зарядно-разрядного напряжения и тока, оно снабжено пультом управления,и логическим элементом, входом связанным с аккумуляторами .и пультом управления, а выходом с коммутацион30 ным узлом.

465683
