Реферат
Ь:-, c : . зого
Вют еитн. i !гх -, -c.:.i8tl .р",Г ;: --=- дБ Р4

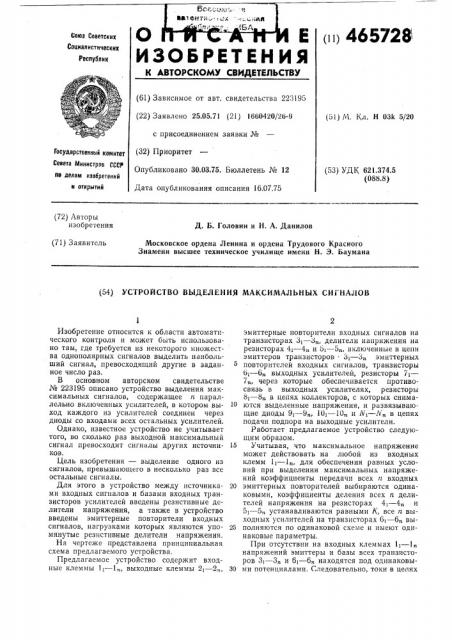

ИЗОБРЕТЕНИЯ пц 465728
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт, свидетельства 223195 (22) Заявлено 25.05.71 (21) 1660420/26-9 с присоединением заявки № (32) Приоритет
Опубликовано 30.03.75. Бюллетень № 12
Дата опубликования описания 16.07.75 (51) М. Кл. Н 03k 5/20
Государственный комитет
Совета Министров СССР (53) УДК 621.374.5 (088.8) пв делам изобретений и открытий (72) Авторы изобретения
Д. Б. Головин и H. А. Данилов (71) Заявитель
Московское ордена Ленина и ордена Трудового Красного
Знамени высшее техническое училище имени Н. Э. Баумана (54) УСТРОЙСТВО ВЫДЕЛЕНИЯ МАКСИМАЛЬНЫХ СИГHAJ108
Изобретение относится к области автоматического контроля и может быть использовано там, где требуется из некоторого множества однополярных сигналов выделить наибольший сигнал, превосходящий другие в заданное число раз.
B основном авторском свидетельстве № 223195 описано устройство выделения максимальных сигналов, содержащее п параллельно включенных усилителей, в котором выход каждого из усилителей соединен через диоды со входами всех остальных усилителей.
Однако, известное устройство не учитывает того, во сколько раз выходной максимальный сигнал превосходит сигналы других источников, Цель изобретения — выделение одного из сигналов, превышающего в несколько раз все остальные сигналы.
Для этого в устройство между источниками входных сигналов и базами входных транзисторов усилителей введены резистивные делители напряжения, а также в устройство введены эмиттерные повторители входных сигналов, нагрузками которых являются упомянутые резистивные делители напряжения.
На чертеже представлена принципиальная схема предлагаемого устройства.
Предлагаемое устройство содержит входные клеммы 11 — 1, выходные клеммы 21 — 2, эмиттерные повторители входных сигналов на транзисторах 3< — 3„, делители напряжения на резисторах 4> — 4„и 5 — 5„„, включенные в цепи эмиттеров транзисторов - 3 — 3„эмиттерных повторителей входных сигналов, транзисторы
61 — б„выходных усилителей, резисторы 71—
7„, через которые обеспечивается противосвязь в выходных усилителях, резисторы
8i — 8 в цепях коллекторов, с которых снима10 ются выделенные напряжения, и развязывающие диоды 9i — 9„, 10 — 10„и И вЂ” М„в цепях подачи подпора на выходные усилители.
Работает предлагаемое устройство следующим образом.
15 Учитывая, что максимальное напряжение может действовать на любой из входных клемм 11 — 1„, для обеспечения равных условий при выделении максимальных напряжений коэффициенты передачи всех п входных
20 эмиттерных повторителей выбираются одинаковыми, коэффициенты деления всех п делителей напряжения на резисторах 4i — 4„и
5> — 5„устанавливаются равными К, все п выходных усилителей на транзисторах 6> †„ вы25 полняются по одинаковой схеме и имеют одинаковые параметры.
При отсутствии на входных клеммах li — 1 напряжений эмиттеры и базы всех транзисторов 3i — 3 и 61 — 6 находятся под одинаковы30 ми потенциалами. Следовательно, токи в цепях
465728 усилителей не протекают и напряжения на всех выходных клеммах 2> — 2 равны нулю.
При подаче на входные клеммы 1 — 1, равных по величине напряжений Унх1, 1 вх2
U,, с каждого делителя напряжения на резисторах 4 — 4 и 5> — 5 входных эмиттерных повторителей снимается по два напряжения.
Одно из этих напряжений, снимаемое через развязывающие диоды 9 — 9„, 10 — 10„и
NI — N, подводится к эмиттерам транзисторов
6> — 6 и отличается от другого снимаемого напряжения в К раз. В результате этого потенциалы эмиттеров транзисторов 6> — 6 оказываются ниже потенциалов баз, следовательно, выходные усилители попрежнему остаются запертыми и выделения напряжений не происходит.
Если действующие на входных клеммах
1 — 1 напряжения не равны между собой, и условие, что ни одно из входных напряжений по абсолютной величине не превосходит другие в заданное число раз, не выполняется, то выделения напряжения также не происходит.
В этом случае напряжения, прикладываемые к эмиттерам и базам транзисторов 6 — 6 или равны между собой, или потенциалы эмиттеров оказываются ниже потенциалов баз.
Таким образом, в рассмотренных выше ситуациях транзисторы 61 — 6 выходных усилителей остаются запертыми и с резисторов
8i — 8 никакие напряжения не снимаются, Выделение напряжения производится только в том случае, когда одно из и входных напряжений Uâõь U„, . U» превышает по абсолютной величине любое другое из и — 1 входных напряжений в заданное число раз.
Действительно, если, например, ! вх !) + вхз
I - !)КLU-.! то к эмиттерам транзисторов 6 — 6„в это время будет приложено напряжение, равное
U<, а к базам этих транзисторов — соответственно напряжения Uâõ,! К. ° °, Увхп К
В результате этого транзисторы 6> — 6„ запираются, благодаря чему исключается возможность выделения напряжения на этих каналах. Однако, транзистор 6> .в это время открыт, так как на его эмиттере относительно базы действует более высокое напряжение, и следовательно, с резистора 8 будет снято выделенное напряжение.
Таким образом, устройство однозначно обеспечивает выделение максимального напряжения, если это напряжение превосходит все
20 остальные напряжения в заданное число раз.
Предмет изобретения
1. Устройство выделения максимальных сиг25 налов по авт. св. № 223195, отл и ч а ю щеес я тем, что, с целью выделения одного из сигналов, превышающего в несколько раз все остальные сигналы, между источниками входных сигналов и базами входных транзисторов
30 усилителей введены резистивные делители напряжения.
2. Устройство по п. 1, отлич ающееся тем, что в него введены эмиттерные повторители входных сигналов, нагрузками которых
35 являются упомянутые резистивные делители напряжения.
