Реферат

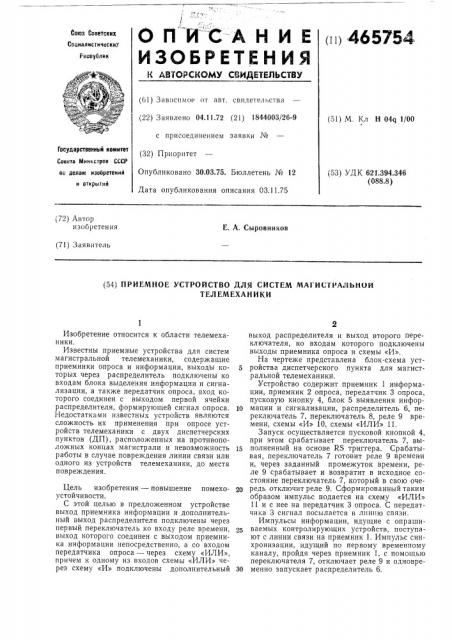

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

1ii1 465754

Союз Советских

Социалнстнческиг

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) 3 аявлено 04.11.72 (21) 1844003/26-9 с присоединением заявки № (32) Приоритет

Опубликовано 30,03.75. Бюллетень № 12

Дата опубликования описания 03.11.75 (51) М. Кл Н 04q 1/00

Государственный комитет

Соната Министров СССР оо делам изобретений н открытий (53) УДК 621.394.346 (088.8) (72) Автор изобретения

E. А. Сыровников (71) Заявитель (54) ПРИЕМНОЕ УСТРОЙСТВО ДЛЯ CHCTEM МАГИСТРАЛЬНОЙ

ТЕЛ ЕМЕХАН И КИ

Изобретение относится к области телемеханики.

Известны приемные устройства для систем магистральной телемеханики, содержащие приемники опроса и информации, выходы которых через распределитель подключены ко входам блока выделения информации и сигнализации, а также передатчик опроса, вход которого соединен с выходом первой ячейки распределителя, формирующей сигнал опроса.

Недостатками известных устройств являются сложность их применения при опросе устройств телемеханики с двух диспетчерских пунктов (ДП), расположенных на противоположных концах магистрали и невозможность работы в случае повреждения линии связи или одного из устройств телемеханики, до места повреждения.

Цель изобретения — повышение помехоустойчивости.

С этой целью в предложенном устройстве выход приемника информации и дополнительный выход распределителя подключены через первый переключатель ко входу реле времени, выход которого соединен с выходом приемника информации непосредственно, а со входом передатчика опроса — через схему «ИЛИ», причем к одному из входов схемы «ИЛИ» через схему «И» подключены дополнительный выход распределителя и выход второго переключателя, ко входам которого подключены выходы приемника опроса и схемы «И».

На чертеже представлена блок-схема уст5 ройства диспетчерского пункта для магистральной телемеханики.

Устройство содержит приемник 1 информации, приемник 2 опроса, передатчик 3 опроса, пусковую кнопку 4, блок 5 выявления инфор10 мации и сигнализации, распределитель 6, переключатель 7, переключатель 8, реле 9 времени, схемы «И» 10, схемы «ИЛИ» 11, Запуск осуществляется пусковой кнопкой 4, при этом срабатывает переключатель 7, вы15 полненный на основе RS триггера. Срабатывая, переключатель 7 готовит реле 9 времени и, через заданный промежуток времени, реле 9 срабатывает и возвратит в исходное состояние переключатель 7, который в свою очередь отключит реле 9. Сформированный таким образом импульс подается на схему «ИЛИ»

11 и с нее на передатчик 3 опроса. С передатчика 3 сигнал посылается в линию связи.

Импульсы информации, идущие с опрашиваемых контролирующих устройств, поступают с линии связи на приемник 1, Импульс синхронизации, идущий по первому временному каналу, пройдя через приемник 1, с помощью переключателя 7, отключает реле 9 и одновре30 менно запускает распределитель 6.

465754

Изд. № 1442 Тираж 740

11одпнсное

Заказ 1987/1

Типография, пр. Сапунова, 2

В конце цикла работы распределителя 6 выдается сигнал завершения работы с первым контролирующим пунктом, поступающий на переключатель 7 для подготовки реле 9 и на схему «И» 10. Схема «И» к запуску не подготовлена и сигнала на ее выходе не будет. Затем этот цикл работы повторяется при работе со вторым контролирующим пунктом.

Таким образом будет происходить работа до тех пор, пока не опросятся все контролирующие пункты. Далее будет происходить о11рос контролирующих устройств противоположным диспетчерским пунктом.

После того как все контролирующие пункты проработают с противоположным диспетчерским пунктом, с ближайшего контролирующего пункта через линию связи на приемник 2 передается сигнал опроса.

Затем этот сигнал поступает на переключатель 8, выполненный на основе RS триггера.

С приходом сигнала «опрос» переключатель 8 срабатывает и готовит схему «И» 10.

Одновременно с приемника 2 сигнал подается на запуск распределителя 6. С выхода последней ячейки распределителя 6 сигнал подается и на переключатель 7 и схему «И» 10.

Срабатывая, переключатель 7 готовит реле времени 9. С выхода схемы 10 импульс идет на схему «ИЛИ» 11 и на сброс переключателя 8. Со схемы «ИЛИ» сигнал подается на передатчик 3.

На следующем цикле опроса импульсы синхронизации сбрасывают переключатель 7 и отключают реле 9, подготовка которого осуществляется в конце работы с каждым контролирующим пунктом.

В том случае, если произойдет повреждение линии связи, выйдет из строя или не запустится в результате появления помехи один из контролирующих пунктов, сигнал опроса бу5 дет отсутствовать. Не будет так же и сигнала синхронизации с контролирующего пункта, находящегося за местом повреждения. В этом случае реле 9 сформирует сигнал спроса.

Формирование сигнала «опрос» будет про10 исходить до тех пор, пока не будет устранена неисправность. По сигналам, идущим с контролирующего пункта, находящегося до поврежденного участка, можно определить неисправный участок.

Предмет изобретения

Приемное устройство для систем магистральной телемеханики, содержащее приемни20 ки о проса и и нформации, выходы которых через |распределитель подключены ко входам блока выделения и нфо рмации и сигнализации, и .передатчик о проса, о т л и ч а ю щ е е с я тем, что, с целью повышения помехоустойчи25 вости, выход приемника информации и дополнительный вход распределителя подключены через первый переключатель,ко,входу .реле времени, выход, которого соединен с выходом приемника информации непосредственно, а

З0 со входом пе редатчика опроса — через схему

«ИЛИ», причем к одному из входов схемы

«ИЛИ» через схему «И» подключены дополнительный выход распределителя и выходвторого переключателя, ко входам которого под35 ключены выходы приемника опроса и схемы «И».
