Способ выплавки лигатуры на основе кремния и алюминия

Способ выплавки лигатуры на основе кремния и алюминия

Иллюстрации

Показать все

Реферат

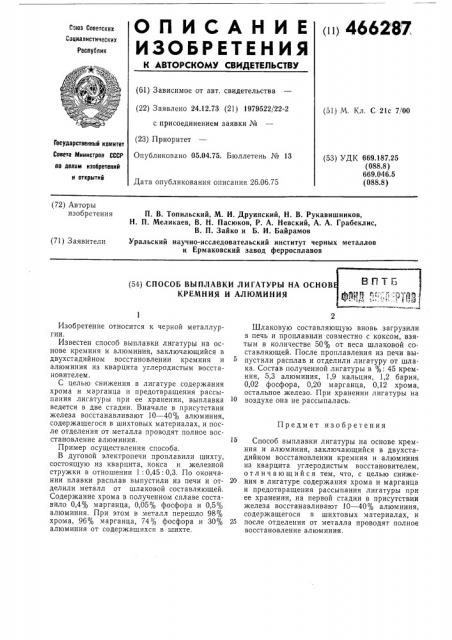

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 ц 4662 87.

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 24.12.73 (21) 1979522/22-2 с присоединением заявки № (23) Приоритет

Опубликовано 05.04.75. Бюллетень № 13 (51) М. Кл. С 21с 7 00

Государственный комитет

Совета Министров СССР (53) УДК 669.187.25 (088.8)

669.046.5 (088.8) ао делам изобретений и открытий

Дата опубликования описания 26.06.75 (72) Авторы изобретения

П. В. Топильский, М. И. Друинскии, Н. В. Рукавишников, Н. П. Меликаев, В. Н. Пасюков, P. А. Невский, А. А. Грабеклис, В. П. Зайко и Б. И. Байрамов

Уральский научно-исследовательский институт черных металлов и Ермаковский завод ферросплавов (7I) Заявители (54) СПОСОБ ВЫПЛАВКИ ЛИГАТУРЫ НА ОСНОВ

КРЕМНИЯ И АЛЮМИНИЯ

Предмет изобретения

Изобретение относится к черной металлургии.

Известен способ выплавки лигатуры на основе кремния и алюминия, заключающийся в двухстадийном восстановлении кремния и алюминия из кварцита углеродистым восстановителем.

С целью снижения в лигатуре содержания хрома и марганца и предотвращения рассыпания лигатуры при ее хранении, выплавка ведется в две стадии. Вначале в присутствии железа восстанавливают 10 — 40% алюминия, содержащегося в шихтовых материалах, и после отделения от металла проводят полное восстановление алюминия.

Пример осуществления способа.

В дуговой электропечи проплавили шихту, состоящую из кварцита, кокса и железной стружки в отношении 1: 0,45: 0,3. По окончании плавки расплав выпустили из печи и отделили металл от шлаковой составляющей.

Содержание хрома в полученном сплаве составило 0,4% марганца, 0,05% фосфора и 0,5% алюминия. При этом в металл перешло 98% хрома, 96% марганца, 74% фосфора и 30% алюминия от содержащихся в шихте.

Шлаковую составляющую вновь загрузили в печь и проплавили совместно с коксом, взятым в количестве 50% от веса шлаковой составляющей. После проплавления из печи выпустили расплав и отделили лигатуру от шлака, Состав полученной лигатуры в %: 45 кремния, 5,3 алюминия, 1,9 кальция, 1,2 бария, 0,02 фосфора, 0,20 марганца, 0,12 хрома, остальное железо. При хранении лигатуры на воздухе она не рассыпалась.

15 Способ выплавки лигатуры на основе кремния и алюминия, заключающийся в двухстадийном восстановлении кремния и алюминия из кварцита углеродистым восстановителем, отличающийся тем, что, с целью сниже20 ния в лигатуре содержания хрома и марганца и предотвращения рассыпания лигатуры при ее хранении, на первой стадии в присутствии железа восстанавливают 0 — 40% алюминия, содержащегося в шихтовых материалах, и

25 после отделения от металла проводят полное восстановление алюминия.
