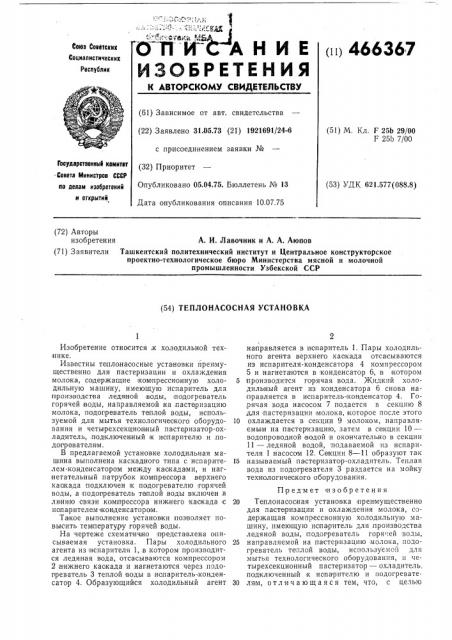

0ПИ АНИЕ
ИЗОБРЕТЕНИЯ пп 466367 боаз Советскнк
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 31.05.73 (21) 1921691/24-6 с присоединением заявки № (32) Приоритет
Опубликовано 05.04.75. Бюллетень № 13
Дата опубликования описания 10.07.75 (51) М. Кл. F 25b 29/00
F 25b 7/00
Государственный комитет
Совета Министров СССР но делам изобретений и открытий (53) УДК 621.577(088.8) (72) Авторы изобретения А. И. Лавочник и А. А. Аюпов (71) Заявители Ташкентский политехнический институт и Центральное конструкторское проектно-технологическое бюро Министерства мясной и молочной промышленности Узбекской С СР (54) ТЕПЛОНАСОСНАЯ УСТАНОВКА
Изобретение относится,к холодильной технике.
Известны теплонасосные установки йреимущественно для пастеризации и охлаждения молока, содержащие компрессионную холодильную машину, имеющую испаритель для производства ледя ной воды, подогреватель горячей воды, направляемой на,пастеризацию молока, по догреватель теплой воды, используемой для мытья технологического оборудования и четырехсекционный пастеризатор-охладитель,;подключенный ас иопарителао и,подогревателя м.
В предлагаемой установке холодильная машина выполнена каскадного типа с испарителем-.конденсатором между каскада ми, и нагнетательный патрубок компрессора верхнего каскада подключен к подогревателю горячей воды, а подогреватель теплой воды включен,в линию связи ко мпрессора нижнего каскада с иопарителем- кон1денсатором.
Taixoe выполнение установки ттозволяет повысить температуру горячей воды.
На чертеже схематично представлена описываемая установка. Пары холодильного агента из испарителя 1, .в котором производится ледяная вода, отсасываются компрессором
2 нижнего каскада и нагнетаются через подогреватель 3 теплой воды в иопаритель-,конденсатор 4. Образующийся холодильный агент направляется в испаритель 1. Пары холодильного агента верхнего каскада отсасываются из испарителя-конденсатора 4 компрессором
5 и нагнетаются в конденсатор 6, в котором
5 ттроизводится горячая вода. жидкий холодиль|ный агент из конденсатора б снова направляется в испаритель- конденсатор 4. Го,рячая вода насосом 7 подается в секцию 8 для пастеризации молока, которое после этого
10 охлаждается в секции 9 молоком, направляемьвм на пастеризацию, затем в секции 10— водопроводной водой и окончательно в секции
11 — ледяной водой, подаваемой из испарителя 1 насосом 12. Секции 8 — 11 образуют так
I5 называемый пастеризатор-охладитель. Теплая вода из подогревателя 3 раздается на мойку технологического оборудования.
Предмет изобретения
20 Теплонасосная установка преимущественно для пастеризации и охлаждения молока, содержащая компрессионную холодильную машину, имеющую испаритель для .производства ледяной воды, подогреватель горя:ей воды, 25 направляемой на пастеризацию молока, подогреватель теплой воды, используемой для мытья технологического оборудования, и четырехсекционный пастеризатор — охладитель, подключенный к испарителю и подогревате30 лям, отличающаяся тем, что, с цель|о
Составитель P. Данилов
Текред 3, Тараненко Корректор В, Брыксина
Редактор Н. Вирко
Заказ 1557/9 Изд. № 639 Тираж 619 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР но делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, нр. Сапунова, 2 повышения температуры горячей воды, холодильная машина выполнена каскадного типа с испарителем-конденсатором между каскадами, и нагнетательный патруоок компрессора верхнего каскада подключен к подогревателю горячей воды, а подогреватель теплои воды включен в лини|о связи компрессора ннккнего каскада с испарптелем-конденсатором.
