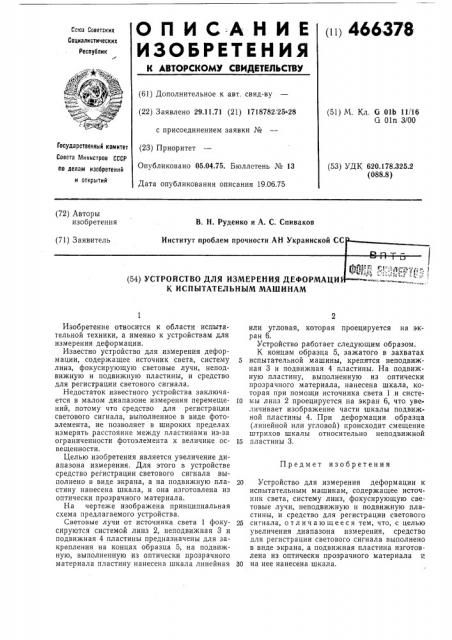

О П И С:А Н И Е ())) 4S6378

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 29.11.71 (21) 1718782/25 28 с присоединением заявки № (23) Приоритет

Опубликовано 05.04.75. Бюллетень М 13

Дата опубликования описания 19.06.75 (51) N. Кл, G 01Ь 11/16

G 01п 3/00

Государственный комитет

Совета Министров СССР (53) УДК 620.178.325.2 (088.8) по делам изобретений и открытий (72) Авторы изобретения

В. Н. Руденко и А. С. Спиваков

Институт проблем прочности АН Украинской СС (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ДЕФОРМАЦИ

К ИСПЫТАТЕЛЪНЫМ МАШИНАМ

Предмет изобретения

Изобретение относится к области испытательной техники, а именно к устройствам для измерения деформации.

Известно устройство для измерения деформации, содержащее источник света, систему линз, фокусирующую световые лучи, неподвижную и подвижную пластины, и средство для регистрации светового сигнала.

Недостаток известного устройства заключается в малом диапазоне измерения перемещений, потому что средство для регистрации светового сигнала, выполненное в виде фотоэлемента, не позволяет в широких пределах измерять расстояние между пластинами из-за ограниченности фотоэлемента к величине освещенности.

Целью изобретения является увеличение диапазона измерения. Для этого в устройстве средство регистрации светового сигнала выполнено в виде экрана, а на подвижную пластину нанесена шкала, и она изготовлена из оптически прозрачного материала.

На чертеже изображена принципиальная схема предлагаемого устройства.

Световые лучи от источника света 1 фокусируются системой линз 2, неподвижная 3 и подвижная 4 пластины предназначены для закрепления на концах образца 5, на подвижную, выполненную из оптически прозрачного материала пластину нанесена шкала линейная или угловая, которая проецируется на экран 6.

Устройство работает следующим образом.

К концам образца 5, зажатого в захватах

5 испытательной машины, крепятся неподвижная 3 и подвижная 4 пластины. На подвижную пластину, выполненную из оптически прозрачного материала, нанесена шкала, которая при помощи источника света 1 и систеI0 мы линз 2 проецируется на экран 6, что увеличивает изображение части шкалы подвижной пластины 4. При деформации образца (линейной или угловой) происходит смещение штрихов шкалы относительно неподвижной

15 пластины 3.

20 Устройство для измерения деформации к испытательным машинам, содержащее источник света, систему линз, фокусирующую световые лучи, неподвижную и подвижную пластины, и средство для регистрации светового

25 сигнала, о т л и ч а ю щ е е с я тем, что, с целью увеличения диапазона измерения, средство для регистрации светового сигнала выполнено в виде экрана, а подвижная пластина изготовлена из оптически прозрачного материала п

30 на нее нанесена шкала.

Г -, да кт ор г.. Сотни»

Составитель 8. Ллисии

Техред 3. Тараненко

Корректор Л. Денисова с;.аз 1л "2/9 Изд. № 635 Тираж 782 Подписное

LH. ИI .П .1 Государственного комитета Совета Министров СССР по делам изоб-етепий и открытий

Москва, Ж-35, Раушская иаб., д. 4/5

Типографии,; р. Сапунова, 2
