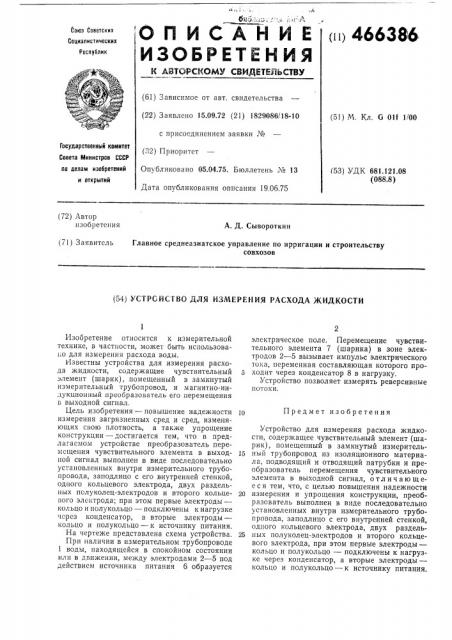

И С А Н И Е 46638 б

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВМДЕТБтЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 15.09.72 (21) 1829086/18-10 с присоединением заявки № (32) Приоритет

Опубликовано 05.04.75. Бюллетень ¹ 13

Дата опубликования описания 19.06.75 (51) М. Кл. G 011 1/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 681.121.08 (088.8) (72) Автор изобретения

А. Д. Сывороткин (71) Заявитель

Главное среднеазиатское управление по ирригации и строительству совхозов (54) УСТРСЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАСХОДА ЖИДКОСТИ

Изобретение относится к измерительной технике, в частности, может быть использовано для измерения расхода воды.

Известны устройства для измерения расхода жидкости, содержащие чувствительный элемент (шарик), помещенный в замкнутый измерительный трубопровод, и магнитно-индукционный преобразователь его перемещения в выходной сигнал.

Цель изобретения — повышение надежности измерения загрязненных сред и сред, изменяющих свою плотность, а также упрощение конструкции — достигается тем, что в предлагаемом устройстве преобразователь перемещения чувствительного элемента в выходной сигнал выполнен в виде последовательно установленных внутри измерительного трубопровода, заподлицо с его внутренней стенкой, одного кольцевого электрода, двух раздельных полуколец-электродов и второго кольцевого электрода; при этом первые электроды— кольцо и полукольцо — подключены к нагрузке через конденсатор, а вторые электроды— кольцо и полукольцо — к источнику питания.

На чертеже представлена схема устройства.

При наличии в измерительном трубопроводе

1 воды, находящейся в спокойном состоянии или в движении, между электродами 2 — 5 под действием источника питания 6 образуется электрическое поле. Перемещение чувствительного элемента 7 (шарика) в зоне электродов 2 — 5 вызывает импульс электрического тока, переменная составляющая которого про5 ходит через конденсатор 8 в нагрузку.

Устройство позволяет измерять реверсивные потоки.

10 Предмет изобретения

Устройство для измерения расхода жидкости, содержащее чувствительный элемент (шарик), помещенный в замкнутый измеритель15 ный трубопровод из изоляционного материала, подводящий и отводящий патрубки и преобразователь перемещения чувствительного элемента в выходной сигнал, отличающее с я тем, что, с целью повышения надежности

20 измерения и упрощения конструкции, преобразователь выполнен в виде последовательно установленных внутри измерительного трубопровода, заподлицо с его внутренней стенкой, одного кольцевого электрода, двух раздель25 ных полуколец-электродов и второго кольцевого электрода, при этом первые электроды— кольцо и полукольцо — подключены к нагрузке через конденсатор, а вторые электроды— кольцо и полукольцо — к источнику питания.
