Устройство для определения прочности сцепления защитно- декоративного покрытия с поверхностью бетонного изделия

Устройство для определения прочности сцепления защитно- декоративного покрытия с поверхностью бетонного изделия

Иллюстрации

Показать все

Реферат



()() 466426

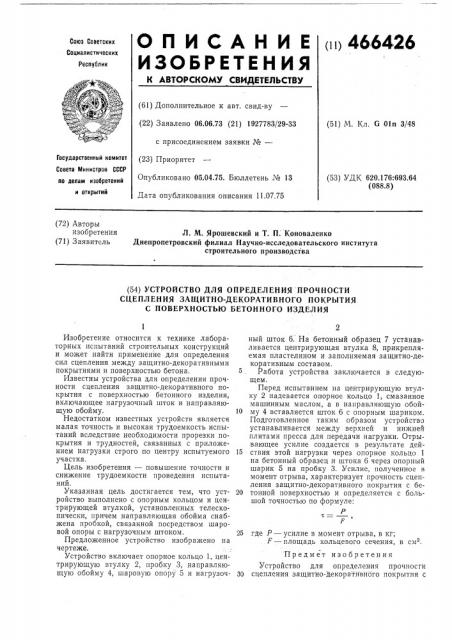

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 06.06.73 (21) 1927783/29-33 с присоединением заявки №вЂ” (23) Приоритет

Опубликовано 05.04.75. Бюллетень № 13

Дата опубликования описания 11.07.75 (51) М. Кл. G 01n 3/48

Государственный комитет

Совета Министров СССР (53) УДК 620.176:693.64 (088.8) по делам изобретений и открытий (72) Авторы изобретения (71) Заявитель

Л. М. Ярошевский и Т. П. Коноваленко

Днепропетровский филиал Научно-исследовательского института строительного производства (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ

СЦЕПЛЕНИЯ ЗАЩИТНО-ДЕКОРАТИВНОГО ПОКРЫТИЯ

С ПОВЕРХНОСТЬЮ БЕТОННОГО ИЗДЕЛИЯ

Изобретение относится к технике лабораторных испытаний строительных конструкций и может найти применение для определения сил сцепления между защитно-декоративными покрытиями и поверхностью бетона.

Известны устройства для определения прочности сцепления защитно-декоративного покрытия с поверхностью бетонного изделия, включающее нагрузочный шток и направляющую обойму.

Недостатком известных устройств является малая точность и высокая трудоемкость испытаний вследствие необходимости прорезки покрытия и трудностей, связанных с приложением нагрузки строго по центру испытуемого участка.

Цель изобретения — повышение точности и снижение трудоемкости проведения испытаний.

Указанная цель достигается тем, что устройство выполнено с опорным кольцом и центрирующей втулкой, установленных телескопически, причем направляющая обойма снабжена пробкой, связанной посредством шаровой опоры с нагрузочным штоком.

Предложенное устройство изображено на чертеже.

Устройство включает опорное кольцо 1, центрирующую втулку 2, пробку 3, направляющую обойму 4, шаровую опору 5 и иагрузочный шток 6. На бетонный образец 7 устанавливается центрирующая втулка 8, прикрепляемая пластелином и заполняемая защитно-декоративным составом.

Работа устройства заключается в следующем.

Перед испытанием на центрирующую втулку 2 надевается опорное кольцо 1, смазанное машинным маслом, а в направляющую обой10 му 4 вставляется шток 6 с опорным шариком.

Подготовленное таким образом устройство устанавливается между верхней и нижней плитами пресса для передачи нагрузки. Отрывающее усилие создается в результате дей15 ствия этой нагрузки через опорное кольцо 1 на бетонный образец и штока 6 через опорный шарик 5 на пробку 3. Усилие, полученное в момент отрыва, характеризует прочность сцепления защитно-декоративного покрытия с бе20 тонной поверхностью и определяется с большой точностью по формуле:

1

Ф

25 где P — усилие в момент отрыва, в кг;

F — площадь кольцевого сечения, в см .

Предмет изобретения

Устройство для определения прочпосги

Ç0 сцепления защитно-декоративнбго покрытия с

466426

Составитель В, Прошин

Техред А. Камышникова

Корректор Л. Денисова

Редактор И. Квачадзе

Заказ 1612/18 Изд. № 656 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д 4/5

Типография, пр. Сапунова, 2 поверхностью бетонного изделия, включающее направляющую обойму и нагрузочный шток, отличающееся тем, что, с целью повышения точности и снижения трудоемкости проведения испытаний, устройство выполнено с

4 опорным кольцом и центрирующей втулкой, установленными телескопически, причем на правляющая обойма снабжена пробкой, связанной посредством шаровой опоры с нагру5 зочным штоком.
