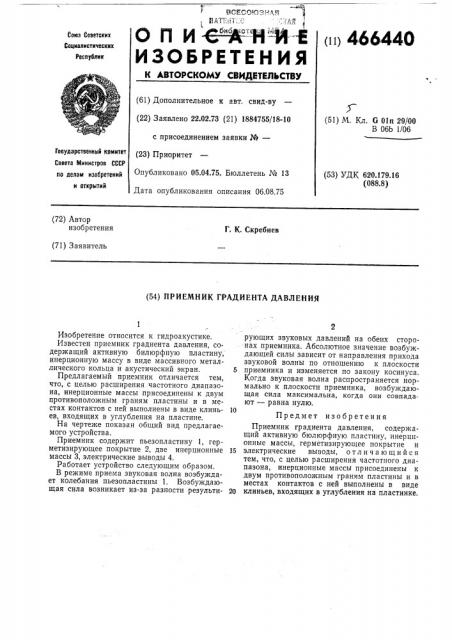

Реферат



1тAT

О и и б- Фч -"и:-»

ИЗОБРЕТЕНИЯ (и) 466440

Сома Еоветскнк

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено 22.02.73 (21) 1884755/18-10 с присоединением заявки №вЂ” (23) Приоритет

Опубликовано 05.04.75, Бюллетень № 13

Дата опубликования описания 06.08.75

Х (51) М. Кл. G 01п 29/00

В 06Ь 1/06

Гоеударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 620.179.16 (088.8) (72) Автор изобретения

Г. К. Скребнев (71) Заявитель (54) ПРИЕМНИК ГРАДИЕНТА ДАВЛЕНИЯ

Изобретение относится к гидроакустике.

Известен приемник градиента давления, содержащий активную билюрфную пластину, инерционную массу в виде массивного металлического кольца и акустический экран.

Предлагаемый приемник отличается тем, что, с целью расширения частотного диапазона, инерционные массы присоединены к двум противоположным граням пластины и в местах контактов с ней выполнены в виде клиньев, входящих в углубления на пластине.

На чертеже показан общий вид предлагаемого устройства.

Приемник содержит пьезопластину 1, герметизирующее покрытие 2, две инерционные массы 3, электрические выводы 4, Работает устройство следующим образом.

В режиме приема звуковая волна возбуждает колебания пьезопластины 1. Возбуждающая сила возникает из-за разности результи2 рующих звуковых давлений на обеих сторонах приемника. Абсолютное значение возбуждающей силы зависит от направления прихода звуковой волны по отношению к плоскости

5 приемника и изменяется по закону косинуса.

Когда звуковая волна распространяется нормально к плоскости приемника, возбуждающая сила максимальна, когда они совпадают — равна нулю.

Предмет изобретения

Приемник градиента давления, содержащий активную бюлюрфную пластину, инерционные массы, герметизирующее покрытие и

15 электрические выводы, о тли ч а ю щи и с я тем, что, с целью расширения частотного диапазона, инерционные массы присоединены к двум противоположным граням пластины и в местах контактов с ней выполнены в виде

20 клиньев, входящих в углубления на пластинке.
