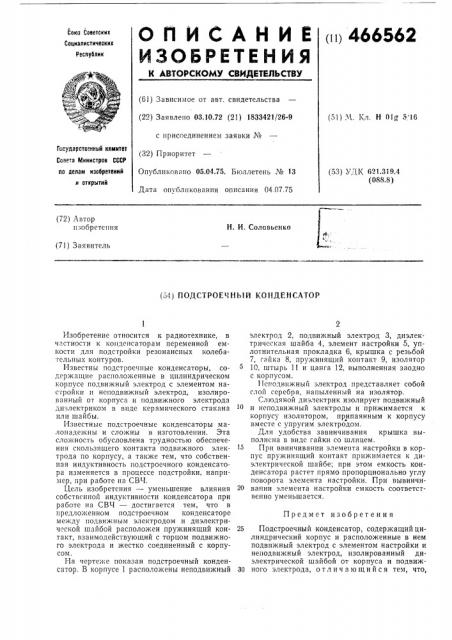

ОЙИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ((() 46S562

Союз Советских

Социалистических

Реслублик (61) Зависимое от авт. свидетельства (22) Заявлено 03.10.72 (21) 1833421/26-9 с присоединением заявки № (32) Приоритет

Опубликовано 05.04.75. Бюллетень № 13

Дата опуоликования описания 04.07.75 (51) М. Кл. Н 0lg 5 16

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.319А (088.8) (72) Автор изобретения

Н. И. Соловьенко (71) Заявитель (54) ПОДСТРОЕЧНЬ!Й КОНДЕНСАТОР

Изобретение относится к радиотехнике, в частности к конденсаторам переменной емкости для подстройки резонансных колебательных контуров.

Известны подстроечные конденсаторы, содержащие расположенные в цилиндрическом корпусе подвижный электрод с элементом настройки и неподвижный электрод, изолированный от корпуса и подвижного электрода диэлектриком в виде керамического стакана или шайбы.

Известные подстроечные конденсаторы малонаде>кны и сложны в изготовлении. Эта сло>кность обусловлена трудностью обеспечения скользящего контакта подвижного электрода по корпусу, а также тем, что собственная индуктивность подстроечного конденсатора изменяется в процессе подстройки, например, при работе на СВЧ.

Цель изобретения — уменьшение влияния собствсlIHOII индуктивности конденсатора при работе на СВЧ вЂ” достигается тем, что в предло>кенном подстроечном конденсаторе между подвижным электродом и диэлектрической шайбой расположен пружинящий контакт, взаимодействующий с торцом подвижного электрода и жестко соединенный с корпусом.

На чертеже показан подстроечный конденсатор. В корпусе 1 расположены неподвижный электрод 2, подвижный электрод 3, диэлектрическая шайба 4, элемент настройки 5, уплотнительная прокладка 6, крышка с резьбой

7, гайка 8, пружинящий контакт 9, изолятор

10, штырь 11 и цанга 12, выполненная заодно с корпусом.

11ег.одвнжный электрод представляет собой слой серебра, напыленный на изолятор.

Слюдяной диэлектрик изолирует подви>кный и неподвижный электроды и прижимается к корпусу изолятором, припаянным к корпусу вместе с упругим электродом.

Для удобства завинчивания крышка выполнена в виде гайки со шлицем.

15 При ввинчивании элемента настройки в корпус пружинящий контакт прижимается к диэлектрической шайбе; при этом емкость конденсатора растет прямо пропорционально углу поворота элемента настройки. При вывинчи20 вании элемента настройки емкость соответственно уменьшается.

Предмет изобретения

25 Подстроечный конденсатор, содержащийцилиндрический корпус и расположенные в нем подвижный электрод с элементом настройки и неподвижный электрод, изолированный диэлектрической шайбой от корпуса и подвиж30 ного электрода, отличающийся тем, что, 466562

Составитель й. Соловьенко

Редактор Б, Федотов Техред Е, Подурушина Корректор А. Дзесова

Заказ 1554/4 Изд. ¹ 627 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 с целью уменьшения влияния собственной индуктивности конденсатора при работе на СВЧ, между подвижным электродом и диэлектрической шайбой расположен взаимодействующий с TopIIoM подвижного электрода пружинящий контакт, жестко соединенный с корпусом.
