Реферат

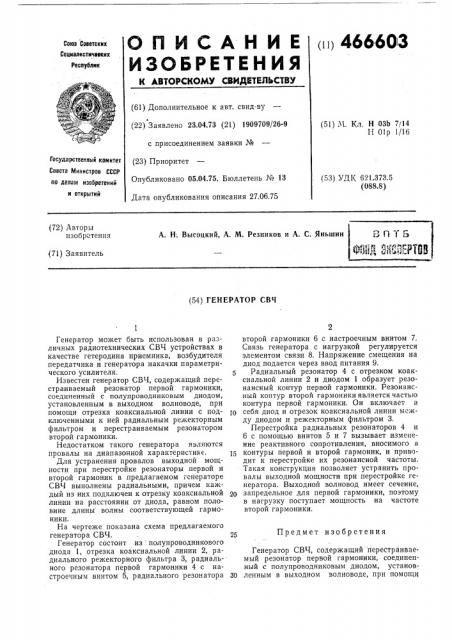

О П И С А Н И Е (ii) 46660 3

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистичввких

Республик (61) Дополнительное к авт свид-ву (22) Заявлено 23.04.73 (21) 1909709/26-9 с присоединением заявки Хе (23) Приоритет

Опубликовано 05.04.75. Бюллетень _#_ 13

Дата опубликования описания 27.06.75 (51) Ч. Кл. Н ОЗЬ 7/14

Н 01р 1/16

Государственный комитет

Совета ййинистров СССР (53) УДК 621.373 5 (088.8} но делам изобретений и открытий (72) Авторы изобретения

A. Н; Высоцкий, А. М. Резников и А. С. Яньшин г П 1 Б

93!ig", 1ГРЯ3 (71) Заявитель (54) ГЕНЕРАТОР СВЧ

Предмет изобретения

Генератор может быть использован в различных радиотехнических СВЧ устройствах в качестве гетеродина приемника, возбудителя передатчика и генератора накачки параметрического усилителя. 5

Известен генератор СВЧ, содержащий перестраиваемый резонатор первой гармоники, соединенный с полупроводниковым диодом, установленным в выходном волноводе, при помощи отрезка коаксиальной линии с под- 1ð ключенными к ней радиальным режекторным фильтром и перестраиваемым резонатором второй гармоники.

Недостатком такого генератора являются провалы на диапазонной характеристике. 15

Для устранения провалов выходной мощности при перестройке резонаторы первой и второй гармоник в предлагаемом генераторе

СВЧ выполнены радиальными, причем каждый из них подключен к отрезку коаксиальной 20 линии на расстоянии от диода, равном половине длины волны соответствующей гармоники.

На чертеже показана схема предлагаемого генератора СВЧ. 25

Генератор состоит из: полупроводникового диода 1, отрезка коаксиальной линии 2, радиального режекторного фильтра 3, радиального резонатора первой гармоники 4 с настроечным винтом 5, радиального резонатора 30 второй гармоники 6 с настроечным винтом 7.

Связь генератора с нагрузкой регулируется элементом связи 8. Напряжение смещения на диод подается через ввод питания 9.

Радиальный резонатор 4 с отрезком коаксиальной линии 2 и диодом 1 образует резонансный контур первой гармоники. Резонансный контур второй гармоники является частью контура первой гармоники. Он включает в себя диод и отрезок коаксиальной линии между диодом и режекторным фильтром 3.

Перестройка радиальных резонаторов 4 и

6 с помощью винтов 5 и 7 вызывает изменение реактивного сопротивления, вносимого в контуры первой и второй гармоник, и приводит к перестройке их резонансной частоты.

Такая конструкция позволяет устранить провалы выходной мощности при перестройке генератора, Выходной волновод имеет сечение, запредельное для первой гармоники, поэтому в нагрузку поступает мощность на частоте второй гармоники.

Генератор СВЧ, содержащий перестраиваемый резонатор первой гармоники, соединенный с полупроводниковым диодом, установленным в выходном волноводе, при помощи

466603

Составитель А. Резников

Техред М. Семенов

Корректор Л, Брахнина

Редактор Б, Федотов

Заказ 1434/17 Изд. ¹ 658 Тираж 9Ц2 Подписное

ЦНИИПИ Государственного комитета Совета- Министров СССР по делам изобретений и открытии

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 отрезка коаксиальной линии с подключенными к ней радиальным режекторным фильтром и перестраиваемым резонатором второй гармоники, отличающийся тем, что, с целью устранения провалов выходной мощности при перестройке, резонаторы выполнены радиальными, причем каждый из них подключен к отрезку коаксильной линии на расстоянии от диода, равном половине длины волны соот5 ветствующей гармоники.
