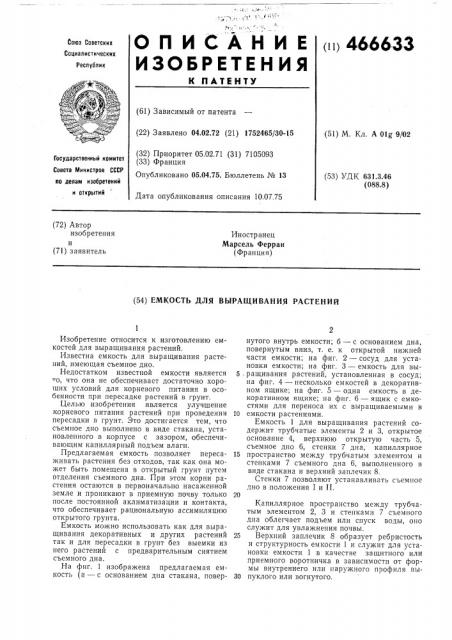

(и) 466633

OnИСЛНИE

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик (61) Зависимый от патента (51) М. Кл. А Olg 9/02 (22) Заявлено 04.02.72 (21) 1752465/30-15 (32) Приоритет 05.02.71 (31) 7105093 (33) Франция

Опубликовано 05.04.75. Бюллетень № 13

Государственный комитет

Совета Министров СССР (53) УДК 631.3.46 (088.8) по делам изобретений и открытий

Дата опубликования описания 10.07.75 (72) Автор изобретения и (71) заявитель

Иностранец

Марсель Ферран (Франция) (54) ЕМКОСТЬ ДЛЯ ВЫРАЩИВАНИЯ РАСТЕНИЙ

Изобретение относится к изготовлению емкостей для выращивания растений.

Известна емкость для выращивания растений, имеющая съемное дно.

Недостатком известной емкости является о, что она не обеспечивает достаточно хороших условий для корневого питания в особенности при пересадке растений в грунт.

Целью изобретения является улучшение корневого питания растений при проведении пересадки в грунт. Это достигается тем, что съемное дно выполнено в виде стакана, установленного в корпусе с зазором, обеспечивающим капиллярный подъем влаги.

Предлагаемая емкость позволяет пересаживать растения без отходов, так как она может быть помещена в открытый грунт путем отделения съемного дна. При этом корни растения остаются в первоначально насаженной земле и проникают в приемную почву только после постоянной аклиматизации и контакта, что обеспечивает рациональную ассимиляцию открытого грунта.

Емкость можно использовать как для выращивания декоративных и других растений так и для пересадки в грунт без выемки из него растений с предварительным снятием съемного дна.

На фиг. 1 изображена предлагаемая емкость (а — с основанием дна стакана, повернутого внутрь емкости; б — с основанием дна, повернутым вниз, т. е. к открытой нижней части емкости; на фиг. 2 — сосуд для установки емкости; на фиг. 3 — емкость для вы5 . ращивания растений, установленная в сосуд; на фиг. 4 — несколько емкостей в декоративном ящике; на фиг. 5 — одна емкость в декоративном ящике; на фиг. 6 — ящик с емкостями для переноса их с выращиваемыми в

10 емкости растениями.

Емкость 1 для выращивания растений содержит трубчатые элементы 2 и 3, открытое основание 4, верхнюю открытую часть 5, съемное дно 6, стенки 7 дна, капиллярное

15 пространство между трубчатым элементом и стенками 7 съемного дна б, выполненного в виде стакана и верхний заплечик 8.

Стенки 7 позволяют устанавливать съемное дно в положения 1 и П.

Капиллярное пространство между трубчатым элементом 2, 3 и стенками 7 съемного дна облегчает подъем или спуск воды, оно служит для увлажнения почвы.

25 Верхний заплечик 8 образует ребристость и структурность емкости 1 и служит для уста. новки емкости 1 в качестве защитного или приемного воротничка в зависимости от формы внутреннего или наружного профиля вы30 пуклого или вогнутого, 466633

Емкость 1 устанавливают в сосудах 9 и 10 (фиг. 2, 3) с уровнем воды в, достигающим дна 6.

В декоративных целях емкости 1 могут быть помещены в корыто или бак 11 — 13.

Перенесение в открытый грунт емкостей 1 с первоначально насыпанной землей производится путем снятия донышка 6, основания

4 остаются открытыми, что позволяет развиваться корневой системе в имеющейся в емкостях 1 перегнойной земле и устраняет опасные последствия пересадки.

Дно 6 в положении I (фиг. 1) используют для выращивания растений и для декоративных целей, его можно снимать и переворачивать, а в положении II оно позволяет увеличить объем земли.

Емкости 1 с коническим сечением могут удобно складываться одна в другую, а расширенное основанием емкости 1 позволяет лучше развиваться корневой системе. Формы, размеры и расположение различных элементов емкости можно изменять, не изменяя при

5 этом общей конструкции изобретения.

Так, например трубчатый элемент 2, 3 может иметь нервюру (паз)дно 6 может быть герметичным, прилегающим или также иметь паз для увеличения капиллярности.

1О

Предмет изобретения

Емкость для выращивания растений, включающая корпус с открытым верхом и съемное

15 дно, отличающаяся тем, что, с целью улучшения корневого питания, съемное дно выполнено в виде стакана, установленного в корпусе с зазором, обеспечивающим капиллярный подъем влаги.

466633

I I

I ! !

I !

I !

puz /

Фиг 2

72

Puz.b

Составитель В. Косовен

Техред Т. Курилко

Корректор Л. Котова

Редактор Е. Сотник

Типография, пр. Сапунова. 2

Заказ 1557/15 Изд. № 639 Тираж 619 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
