Реферат

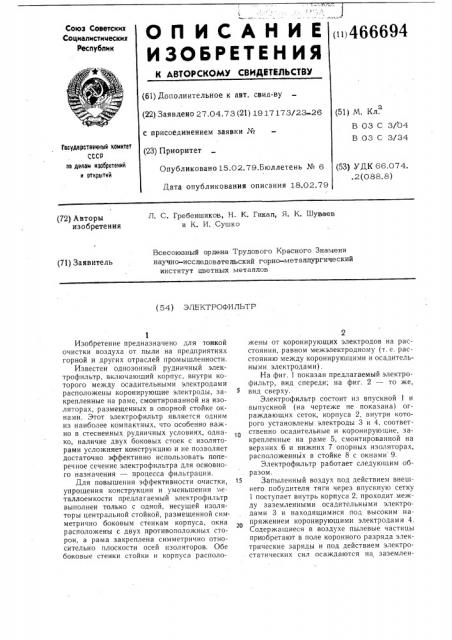

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()466694

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свиа-ву (22) Заявлено 27.04.73 (21) 1917173/23-26 (51) М. Кл.

В 03 С 3/04

В 03 С 3/34 с присоединением заявки № (23) Приоритет

Гасударственный номнтет

СССР по делам наооретеннй н открытнй

Опубликовано 15,02.79.Бюллетень № 6

Дата опубликования описания 18.02.79 (53) УДК 66.074..2(088.8) Л. С. Гребеншиков, H. К. Гикап, Я. К. Шуваев и К. И. Сушко (72) Авторы изобретения

Всесоюзный ордена Трудового Красного Знамени научно-исследовательский горно-метаппургический институт цветных металлов (71) Заявитель (54) ЭЛЕКТРОФИ ЛЬТР

Изобретение предназначено для тонкой очистки воздуха от пыли на предприятиях горной и других отраслей промышленности.

Известен однозонный рудничный электрофильтр, включающий корпус, внутри которого между осадительными электродами расположены коронирующие электроды, закрепленные на раме, смонтированной на изоляторах, размещенных в опорной стойке окнами. Этот электрофильтр является одним из наиболее компактных, что особенно важно в стесненных рудничных условиях, однако, наличие двух боковых стоек с изоляторами усложняет конструкцию и не позволяет достаточно эффективно использовать поперечное сечение электрофильтра для основного назначения — процесса фильтрации.

Для повышения эффективности очистки, упрощения конструкции и уменьшения металлоемкости предлагаемый электрофильтр выполнен только с одной, несущей изоляторы центральной стойкой, размещенной симметрично боковым стенкам корпуса, окна расположены с двух противоположных сто.рон, а рама закреплена симметрично относительно плоскости осей изоляторов. Обе боковые стенки стойки и корпуса располо2 жены от коронирующих электродов на расстоянии, равном межэлектродному (т. е. расстоянию между коронирующими и осадительными электродами) .

На фиг. 1 показан предлагаемый электрофильтр, вид спереди; на фиг. 2 — то же, вид сверху.

Электрофильтр состоит из впускной 1 и выпускной (на чертеже не показана) ограждающих сеток, корпуса 2, внутри которого установлены электроды 3 и 4, соответственно осадительные и коронирующие, закрепленные на раме 5, смонтированной на верхних 6 и нижних 7 опорных изоляторах, расположенных в стойке 8 с окнами 9.

Электрофильтр работает следующим образом.

15 Запыленный воздух под действием внешнего побудителя тяги через впускную сетку

1 поступает внутрь корпуса 2, проходит между заземленными осадительными электродами 3 и находящимися под высоким напряжением коронирующими электродами 4.

Содержащиеся в воздухе пылевые частицы приобретают в поле коронного разряда электрические заряды и под действием электростатических сил осаждаются на заземлен466694

Фиг. 2

Составитель Н. Динор

Редактор Е. Месропова Техред О. Луговая Корректор А. Гриценко

Заказ 397/62 Тираж 680 1одписное

LLHHHHH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб. л. 1, 5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4 ных электродах, на обеих боковых стенках стойки и на внутренних поверхностях корпуса. Осажденную пыль удаляют, например смывом водой.

Предлагаемая конструкция исключает необходимость применения второй, несущей изоляторы опорной стойки, что при неизменных габаритных размерах и напряжений, повышает производительность электрофильтра, упро1цает конструкцию и уменьшает стоимость его изготовления примерно на 10%.

Формула изобретения

Электрофильтр, включающий корпус, внутри которого между осадительными электродами расположены коронирующие электроды, закрепленные на раме, смонтированной на изоляторах, размешенных в опорной стойке окнами, отличающийся тем, что, с целью повышения эффективности процесса очистки, упрощения конструкции и уменьшения металлоемкости, опорная стойка размешена симметрично боковым стенкам корпуса, окна расположены с двух противоположных сторон, а рама закреплена симметрично относительно плоскости осей изоляторов, причем обе боковые стенки стойки и корпуса расположены от коронирующих электродов на расстоянии, равном межэлектродному.
