Реферат

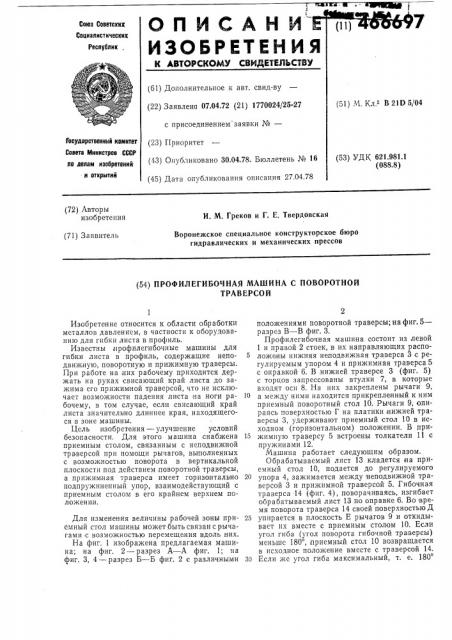

G n M | A H M

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) Заявлено 07.04.72 (21) 1770024/25-27 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 30.04.78. Бюллетень № (45) Дата опубликования описания 27.04.7

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (72) Авторы изобретения

И. М. Греков и Г. Е. Твердовская

Воронежское специальное конструкторское бюро гидравлических и механических прессов (71) Заявитель (54) ПРОФ ИЛ ЕГИБОЧ НАЯ МАШ И НА С ПОВОРОТНОЙ

ТРАВЕРСОЙ

Изобретение относится к области обработки металлов давлением, в частности к оборудованию для гибки листа в профиль.

Известны лрофилегибочные машины для гибки листа в профиль, содержащие неподвижную, поворотную и прижимную траверсы.

При работе на,них рабочему приходится держать на руках свисающий край листа до зажима его прижимной траверсой, что не исключает возможности падения листа на ноги рабочему, в том случае, если свисающий край листа значительно длиннее края, находящегося в зоне машины.

Цель изобретения — улучшение условий безопасности, Для этого машина снабжена приемным столом, связанным с неподвижной траверсой при помощи рычагов, выполненных с возможностью поворота в вертикальной плоскости под действием поворотной траверсы, а прижимная траверса имеет горизонтально подпружиненный упор, взаимодействующий с приемным столом в его крайнем верхнем положении.

Для изменения величины рабочей зоны приемный стол машины может быть связан с рычагами с возможностью перемещения вдоль них.

На фиг. 1 изображена предлагаемая машина; на фиг. 2 — разрез А — А фиг. 1; на фиг. 3, 4 —,разрез Б — Б фиг. 2 с различными положениями поворотной траверсы; на фиг. 5— разрез  — В фиг. 3.

Профилегибочная машина состоит из левой

1 и правой 2 стоек, в их направляющих расположены нижняя нелодвижная траверса 3 с регулируемым упором 4 и прижимная траверса 5 с оправкой б. В .нижней траверсе 3 (фиг, 5) с торцов запрессованы втулки 7, в которые входят осн 8. На них закреплены рычаги 9, 1о а между ними находится прикрепленный к ним приемный поворотный стол 10. Рычаги 9, опираясь поверхностью Г на платики,нижней траверсы 3, удерживают приемный стол 10 в исходном (горизонтальном) положении. В прижимную траверсу 5 встроены толкатели 11 с пружинами 12.

Машина работает следующим образом.

Обрабатываемый лист 13 кладется |на приемный стол 10, подается до регулируемого

20 упора 4, зажимается между неподвижной траверсой 3 и прижимной траверсой 5. Гибочная траверса 14 (фиг. 4), поворачиваясь, изгибает обрабатываемый лист 13 по оправке б. Во время поворота траверса 14 своей поверхностью Д

25 упирается в плоскость Е рычагов 9 и откидывает их вместе с приемным столом 10. Если угол гиба (угол поворота гибочной траверсы) меньше 180, лриемный стол 10 возвращается в исходное положение вместе с траверсой 14.

Зо Если же угол гиба максимальный, т. е. 180

466697 ф. :-< ъ,»,ф М

3 (фиг, 5), то приемный стол в крайнем верхнем положении упирается в толкатели 11, сжимая пружины 12. При возврате траверсы 14 в исходное положение пружины 12 толкателями ll прижимают приемный стол 10 к гибочной траверсе, заставляя его следовать за ней. При изменении радиуса гиба приемный стол 10 можно перемещать вдоль рычагов 9 по имеющимся в них пазам 15 в необходимое положение.

Формула изобретения

1. Профилегибочная машина с поворотной траверсой, содержащая неподвижную, прижимную и поворотную или гибочную траверсы, отлич ающаяся тем, что, с целью улучшения условий безопасности, она снабжена приемным столом, связанным с неподвижной траверсой при помощи рычагов, выполненных с возможностью поворота в вертикальной плоскости под действием поворотной траверсы, а прижимная траверса имеет горизонтально подпружиненный упор, взаимодействующий с приемным столом в его крайнем верхнем по10 ложен ни.

2. Машина по п. 1, отличающаяся тем, что, с целью обеспечения возможности изменения величины рабочей зоны, приемный стол связан с рычагами с возможностью перемеще15 ния вдоль них.

466697

8-8 а Яерьулго

Составитель Е. Чистякова

Техред Н, Рыбкина

Редактор О. Сотник

Корректоры: Л, Брахнина и Л. Деннскнна

Подписное

Типография, пр. Сапунова, 2

Заказ 512/7 Изд. № 385 Тираж 1087

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
