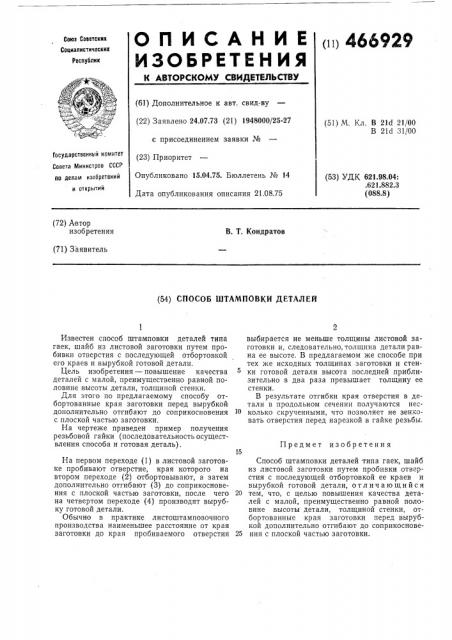

ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и1 466929
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 24.07.73 (21) 1948000/25-27 с присоединением заявки № (23) Приоритет
Опубликовано 15.04.75. Бюллетень № 14
Дата опубликования описания 21.08.75 (51) М. Кл. В 21d 21/00
В 21d 31/00
Гасударственный комитет
Совета Министров СССР до делам изобретений (53) УДК 621.98.04: .621,882.3 (088.8) и OTKpblTHN (72) Автор изобретения
В. Т. Кондратов (71) Заявитель (54) СПОСОБ ШТАМПОВКИ ДЕТАЛЕЙ
1
Известен способ штамповки деталей типа гаек, шайб из листовой заготовки путем пробивки отверстия с последующей отбортовкой его краев и вырубкой готовой детали.
Цель изобретения — повышение качества деталей с малой, преимущественно равной половине высоты детали, толщиной стенки.
Для этого по предлагаемому способу отбортованные края заготовки перед вырубкой дополнительно отгибают до соприкосновения с плоской частью заготовки.
На чертеже приведен пример получения резьбовой гайки (последовательность осуществления способа и готовая деталь).
На первом переходе (1) в листовой заготовке пробивают отверстие, края которого на втором переходе (2) отбортовывают, а затем дополнительно отгибают (3) до соприкосновения с плоской частью заготовки, после чего на четвертом переходе (4) производят вырубку готовой детали.
Обычно в практике листоштамповочного производства наименьшее расстояние от края заготовки до края пробиваемого отверстия выбирается не меньше толщины листовой заготовки и, следовательно, толщина детали равна ее высоте. В предлагаемом же способе при тех же исходных толщинах заготовки и стенки готовой детали высота последней приблизительно в два раза превышает толщину ее стенки.
В результате отгибки края отверстия в детали в продольном сечении получаются несколько скрученными, что позволяет не зенковать отверстия перед нарезкой в гайке резьбы.
Предмет изобретения
Способ штамповки деталей типа гаек, шайб из листовой заготовки путем пробивки отверстия с последующей отбортовкой ее краев и вырубкой готовой детали, отличающийся
20 тем, что, с целью повышения качества деталей с малой, преимущественно равной половине высоты детали, толщиной стенки, отбортованные края заготовки перед вырубкой дополнительно отгибают до соприкоснове25 ния с плоской частью заготовки.
