Реферат

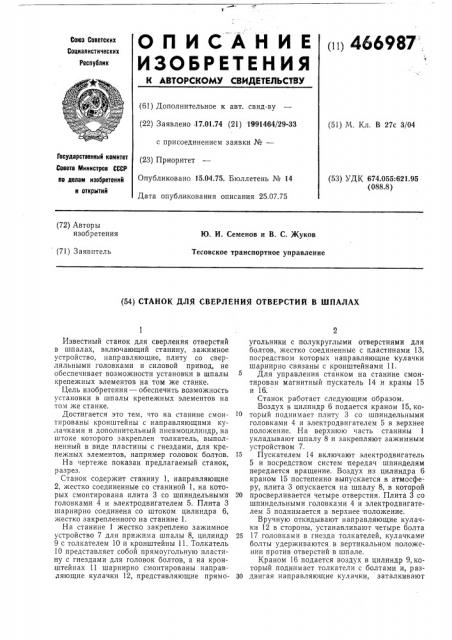

ОПИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (») 466987

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 17.01.74 (21) 1991464/29-33 (51) М. Кл. В 27с 3/04 с присоединением заявки №вЂ”

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 15.04.75. Бюллетень № 14

Дата опубликования описания 25.07.75 (53) УДК 674.055:621.95 (088.8) (72) Авторы изобретения

Ю. И. Семенов и В. С. Жуков

Тесовское транспортное управление (71) Заявитель (54) СТАНОК ДЛЯ СВЕРЛЕНИЯ ОТВЕРСТИИ В ШПАЛАХ

Известный станок для сверления отверстий в шпалах, включающий станину, зажимное устройство, направляющие, плиту со сверлильными головками и силовой привод, не обеспечивает возможности установки в шпалы крепежных элементов на том же станке.

Цель изобретения — обеспечить возможность установки в шпалы крепежных элементов на том же станке.

Достигается это тем, что на станине смонтированы кронштейны с направляющими кулачками и дополнительный пневмоцилиндр, на штоке которого закреплен толкатель, выполненный в виде пластины с гнездами, для крепе>кных элементов, например головок болтов.

На чертеже показан предлагаемый станок, разрез.

Станок содержит станину 1, направляющие

2, жестко соединенные со станиной 1, на которых смонтирована плита 3 со шпиндельными головками 4 и электродвигателем 5. Плита 3 шарнирно соединена со штоком цилиндра 6, жестко закрепленного на станине 1.

На станине жестко закреплено зажимное устройство 7 для прижима шпалы 8, цилиндр

9 с толкателем 10 и кронштейны 11. Толкатель

10 представляет собой прямоугольную пластину с гнездами для головок болтов, а на кронштейнах 11 шарнирно смонтированы направляющие кулачки 12, представляющие прямоугольники с полукруглыми отверстиями для болтов, жестко соединенные с пластинами 13, посредством которых направляющие кулачки шарнирно связаны с кронштейнами 11, Для управления станком на станине смонтирован магнитный пускатель 14 и краны 15 и 16.

Станок работает следующим образом.

Воздух в цилиндр 6 подается краном 15, ко-!

О торый поднимает плиту 3 со шпиндельными головками 4 и электродвигателем 5 в верхнее положение. На верхнюю часть станины 1 укладывают шпалу 8 и закрепляют зажимным устройством 7. !

5 Пускателем 14 включают электродвигатель

5 и посредством систем передач шпинделям передается вращение. Воздух из цилиндра 6 краном 15 постепенно выпускается в атмосферу, плита 3 опускается на шпалу 8, в которой

20 просверливается четыре отверстия. Плита 3 со шпиндельными головками 4 и электродвигателем 5 поднимается в верхнее положение.

Вручную откидывают направляющие кулач,ки 12 в стороны, устанавливают четыре болта

25 17 головками в гнезда толкателей, кулачками болты удерживаются в вертикальном положении против отверстий в шпале.

Краном 16 подается воздух в цилиндр 9, который поднимает толкатели с болтами и, раз30 двигая направляющие кулачки, заталкивают

466987

Предмет изобретения

Составитель Э. Бегельман

Тсхред M. Семенов

Корректор Л. Котова

Редактор Э. Шибаева

Заказ 1706/4 Изд. № 1349 Тираж 619 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 болты 17 в отверстия шпалы. Краном 16 выпускается воздух из цилиндра 9 в атмосферу, толкатели 10 опускаются вниз. Шпалу 8 с установленными в отверстия болтами снимают со станины, и процесс повторяется.

1. Станок для сверления отверстий в шпалах, включающий станину, зажимное устройство, направляющие, плиту со сверлильными головками и силовой привод, о т л и ч а ю щ и йся тем, что, с целью обеспечения возможности использования станка и для установки в шпалы крепежных элементов, на станине смой5 тированы кронштейны с направляющими кулачками и дополнительный пневмоцилиндр, на штоке которого закреплен толкатель.

2. Станок, по п. 1, отличающий с я тем, что толкатель выполнен в виде пластины с

I0 гнездами для крепежных элементов, например головок болтов.
