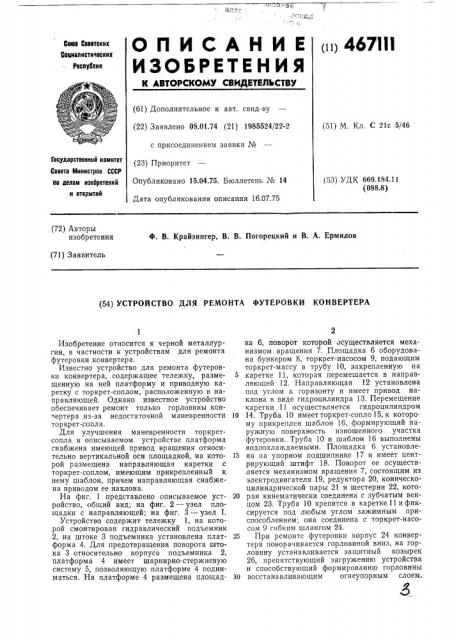

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пц 467lll

Ссав Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 08.01.74 (21) 1985524/22-2 с присоединением заявки № (23) Приоритет

Опубликовано 15.04.75. Бюллетень № 14

Дата опубликования описания 16.07.75 (51) M. Кл. С 21с 5/46

Государстееииый комитет

Совета Министров СССР по делам иэооретеиий и открытий (53) УДК 669.184.11 (088.8) (72) Авторы изобретения

Ф. В. Крайзингер, В. В. Погорецкий и В. А. Ермилов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕМОНТА ФУТЕРОВКИ КОНВЕРТЕРА

Изобретение относится к черной металлургии, в частности к устройствам для ремонта футеровки конвертера.

Известно устройство для ремонта футеровки конвертера, содержащее тележку, размещенную на ней платформу и приводную каретку с торкрет-соплом, расположенную в направляющей. Однако известное устройство обеспечивает ремонт только горловины конвертера из-за недостаточной маневренности торкрет-сопла.

Для улучшения маневренности торкретсопла в описываемом устройстве платформа снабжена имеющей привод вращения относительно вертикальной оси площадкой, на которой размещена направляющая каретки с торкрет-соплом, имеющим прикрепленный к нему шаблон, причем направляющая снабжена приводом ее наклона.

На фиг. 1 представлено описываемое устройство, общий вид; на фиг. 2 — узел площадки с направляющей; на фиг. 3 — узел 1.

Устройство содержит тележку 1, на которой смонтирован гидравлический подъемник

2, на штоке 3 подъемника установлена платформа 4. Для предотвращения поворота штока 3 относительно корпуса подъемника 2, платформа 4 имеет шарнирно-стержневую систему 5, позволяющую платформе 4 подниматься. На платформе 4 размещена площадка 6, поворот которой осуществляется механизмом вращения 7. Площадка 6 оборудована бункером 8, торкрет-насосом 9, подающим торкрет-массу в трубу 10, закрепленную на

5 каретке 11, которая перемещается в направляющей 12. Направляющая 12 установлена под углом к горизонту и имеет привод наклона в виде гидроцилиндра 13. Перемещение каретки 11 осуществляется гидроцилиндром

10 14. Труба 10 имеетторкрет-сопло15,к которому прикреплен шаблон 16, формирую|ций наружную поверхность изношенного участка футеровки. Труба 10 и шаблон 16 выполнены водоохлаждаемыми. Площадка 6 установле15 на на упорном подшипнике 17 и имеет центрирующий штифт 18. Поворот ее осуществляется механизмом вращения 7, состоящим из электродвигателя 19, редуктора 20, коническоцилиндрической пары 21 и шестерни 22, кото20 рая кинематически соединена с зубчатым венцом 23. Труба 10 крепится в каретке11 и фиксируется под любым углом зажимным приспособлением; она соединена с торкрет-насосом 9 гибким шлангом 24.

25 При ремонте футеровки корпус 24 конвертера поворачивается горловиной вниз, на горловину устанавливается защитный козырек

26, препятствующий загружению устройства и способствующий формированию горловины

30 восстанавливающим огнеупорным слоем, 467111

В горловину конвертера вводится торкрет-сопло 15 трубы 10, направляющая 12 устанавливается под углом, равным углу наклона горловины, и путем смещения каретки 11 гидроцилиндром 14 с одновременным поворотом площадки 6 осуществляется наращивание футеровки горловины конвертера. При достижении точки сопряжения конусного участка с цилиндрическим гидроцилиндр 14 отключается, и движение торкрет-сопла 15 вверх осуществляется гидравлическим подьемником 2. Масса, попадая в зазор между шаблоном 16 и разогретой футеровкой, спекается под действием тепла футеровки, приобретая прочностные характеристики.

Ввиду того, что восстановление футеровочного слоя осуществляется по винтовой линии, предыдущий слой является как бы выступом, на который наносится последующий, предотвращая его сползание.

Предмет изобретения

Устройство для ремонта футеровки конвертера, содержащее тележку, размещенную на ней платформу с подъемником и приводную каретку с торкрет-соплом, расположен10 ную в направляющей, отличающееся тем, что, с целью улучшения маневренности торкрет-сопла, платформа снабжена имеющей привод вращения относительно вертикальной оси площадкой, на которой размещена на15 правляющая каретки с торкрет-соплом, имеющим прикрепленный к нему шаблон, причем направляющая снабжена приводом ее наклона.
