Сплав на основе свинца

Сплав на основе свинца

Иллюстрации

Показать все

Реферат



, и 467l3I

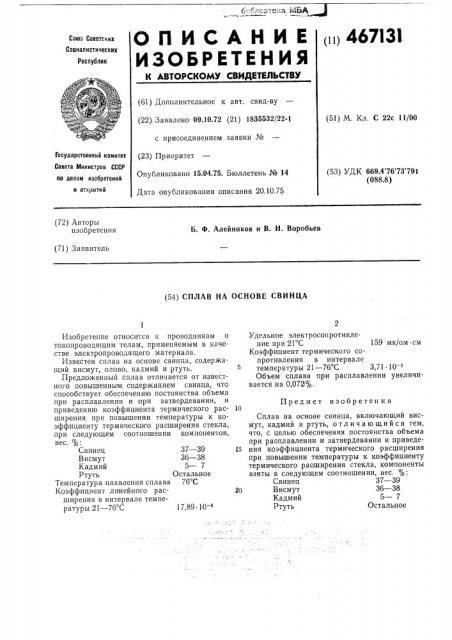

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 09.10.72 (21) 1835532/22-1 с присоединением заявки № (23) Пр и о р итет

Опубликовано 15.04.75. Бюллетень № 14

Дата опубликования описания 20.10.75 (51) М. Кл. С 22с 11/00

Гасударственный комитет

Совета Министров СССР (53) УДК 669.4 76 73 791 (088.8) по делам изобретений и открытий (72) Авторы изобретения

Ь. Ф. Алейников и В. И. Воробьев (71) Заявитель (54) СПЛАВ НА ОСНОВЕ СВИНЦА

Изобретение относится к проводникам и токопроводящим телам, применяемым в качестве электропроводящего материала.

Известен сплав на основе свинца, содержащий висмут, олово, кадмий и ртуть.

Предложенный сплав отличается от известного повышенным содержанием свинца, что способствует обеспечению постоянства объема при расплавлении и при затвердевании, и приведению коэффициента термического расширения при повышении температуры к коэффициенту термического расширения стекла, при следующем соотношении компонентов, вес. %:

Свинец 37 — 39

Висмут 36 — 38

Кадмий 5 — 7

Ртуть Остальное

Температура плавления сплава 76 С

Коэффициент линейного расширения в интервале температуры 21 — 76 С 17,89 10

Удельное электросопротивление при 21 С 159 мк/ом см

Коэффициент термического сопротивления в интервале температуры 21 — 76 С 3,71 ° 10

Объем сплава при расплавлении увеличивается на 0,072 .

Предмет изобретения

Сплав на основе свинца, включающий висмут, кадмий и ртуть, отличающийся тем, что, с целью обеспечения постоянства объема при расплавлении и затвердевании и приведе15 ния .коэффициента термического расширения при повышении температуры к коэффициенту термического расширения стекла, компоненты взяты в следующем соотношении, вес, Свинец 37 — 39

Висмут 36 — 38

Кадмий 5 — 7

Ртуть Остальное
