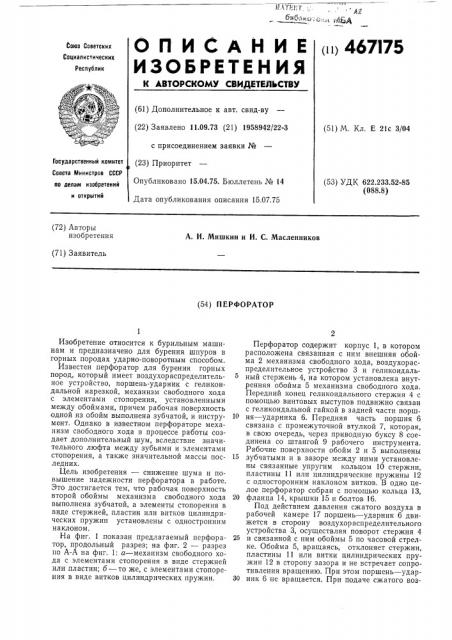

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ («) 467175
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (51) М. Кл. Е 21с 3/04 (22) Заявлено 11.09.73 (21) 1958942/22-3 с присоединением заявки №
Совета Министров СССР ло делам изобретений и открытий
Опубликовано 15.04.75. Бюллетень № 14
Дата опубликования описания 15.07.75 (53) УДК 622.233.52-85 (088.8) (72) Авторы изобретения
А. И. Мишкин и И. С. Масленников (71) Заявитель (54) ПЕРФОРАТОР
ГосУдаРственный комитет (23) Приоритег
Изобретение относится к бурильным машинам и предназначено для бурения шнуров в горных породах ударно-поворотным способом.
Известен перфоратор для бурения горных пород, который имеет воздухораспределительное устройство, поршень-ударник с геликоидальной нарезкой, механизм свободного хода с элементами стопорения, установленными между обоймами, причем рабочая поверхность одной из обойм выполнена зубчатой, и инструмент. Однако в известном перфораторе механизм свободного хода в процессе работы создает дополнительный шум, вследствие значительного люфта между зубьями и элементами стопорения, а также значительной массы последних.
Цель изобретения — снижение шума и повышение надежности перфоратора в работе.
Это достигается тем, что рабочая поверхность второй обоймы механизма свободного хода выполнена зубчатой, а элементы стопорения в виде стержней, пластин или витков цилиндрических пружин установлены с одностронним наклоном.
На фиг. 1 показан предлагаемый перфоратор, продольный разрез; на фиг. 2 — разрез по А-А на фиг. 1: а — механизм свободного хода с элементами стопорения в виде стержней или пластин; б — то же, с элементами стопорения в виде витков цилиндрических пружин.
Перфоратор содержит корпус 1, в котором расположена связанная с ним внешняя обойма 2 механизма свободного хода, воздухораспределительное устройство 3 и геликоидальный стержень 4, на котором установлена внутренняя обойма 5 механизма свободного хода.
Передний конец геликоидального стержня 4 с помощью винтовых выступов подвижно связан с геликоидальной гайкой в задней части порш10 ня — ударника 6. Передняя часть поршня 6 связана с промежуточной втулкой 7, которая, в свою очередь, через приводную буксу 8 соединена со штангой 9 рабочего инструмента.
Рабочие поверхности обойм 2 и 5 выполнены
15 зубчатыми и в зазоре между ними установлены связанные упругим кольцом 10 стержни, пластины 11 или цилиндрические пружины 12 с односторонним наклоном витков. В одно целое перфоратор собран с помощью кольца 13, 20 фланца 14, крышки 15 и болтов 16.
Под действием давления сжатого воздуха в рабочей камере 17 поршень — ударник 6 движется в сторону воздухораспределительного устройства 3, осуществляя поворот стержня 4
25 и связанной с ним обоймы 5 по часовой стрелке. Обойма 5, вращаясь, отклоняет стержни, пластины 11 или витки цилиндрических пружин 12 в сторону зазора и не встречает сопротивления вращению. При этом поршень — удар30 ник 6 не вращается. При подаче сжатого воз467175 духа в рабочую камеру 18 поршень — ударник
6 движется в обратном направлении, стремясь повернуть стержень 5 против часовой стрелки.
Но так как стержни, пластины 11 или витки пружины 12, опираясь на зубья обойм 2 и 5, препятствуют вращению стержня 4, то вращается поршень — ударник б, который посредством втулки 7 и буксы 8 передает вращение штанге 9 рабочего инструмента, а в конце рабочего хода наносит удар по последнему, и цикл повторяется.
Механизм свободного хода, имеющий значительное количество легких упругих элементов, не создает дополнительного шума и обеспечивает благоприятные условия для работы перфоратора, повышая тем самым его надежность в работе.
Предмет изобретения
Перфоратор, включающий корпус и расположенные в нем воздухораспределительное
5 устройство, поршень — ударник с геликоидальной нарезкой, механизм свободного хода с элементами стопорения, установленными между обоймами, причем рабочая поверхность одной из обойм выполнена зубчатой, и инстру10 мент, отличающийся тем, что, с целью снижения шума и повышения надежности его в работе, рабочая поверхность второй обоймы выполнена зубчатой, а элементы стопорения в виде стержней, пластин или витков ци15 линдрических пружин установлены с односторонним наклоном.
467175
Д-4
Фиг.1
Корректор T. Гревнсва
Редактор Л. Тюрина
Заказ 1657/4 Изд. № 1350 Тираж 648 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Составитель А. Мишкин
Техред Т. Миронова
