Реферат

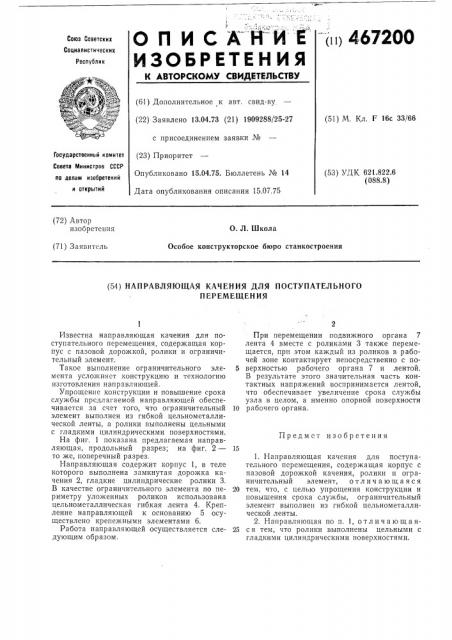

ОП И САНИ Е

ИЗОБРЕТЕНИЯ (i>) 467200

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 13.04.73 (21) 1909288/25-27 с присоединением заявки № (51) М, Кл. F 16с 33/66

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.822.6 (088.8) Опубликовано 15.04.75. Бюллетень № 14

Дата опубликования описания 15.07.75 (72) Автор изобретения

О. Л. Школа

Особое конструкторское бюро станкостроения (71) Заявитель (54) НАПРАВЛЯЮЩАЯ КАЧЕНИЯ ДЛЯ ПОСТУПАТЕЛЬНОГО

П ЕРЕМЕЩЕН ИЯ

Предмет изобретения

ГосУдаРственный комитет (23) Приоритет

Известна направляющая качения для поступательного перемещения, содержащая корпус с пазовой дорожкой, ролики и ограничител ьный элем ент.

Такое выполнение ограничительного элемента усложняет конструкцию и технологию изготовления направляющей.

Упрощение конструкции и повышение срока службы предлагаемой направляющей обеспечивается за счет того, что ограничительный элемент выполнен из гибкой цельнометаллической ленты, а ролики выполнены цельными с гладкими цилиндрическими поверхностями.

На фиг. 1 показана предлагаемая направляющая, продольный разрез; на фиг. 2— то же, поперечный разрез.

Направляющая содержит корпус 1, в теле которого выполнена замкнутая дорожка качения 2, гладкие цилиндрические ролики 3, В качестве ограничительного элемента по периметру уложенных роликов использована цельнометаллическая гибкая лента 4. Крепление направляющей к основанию 5 осуществлено крепежными элементами 6.

Работа направляющей осуществляется следующим образом.

При перемещении подвижного органа 7 лента 4 вместе с роликами 3 также перемещается, при этом каждый из роликов в рабочей зоне контактирует непосредственно с по5 верхностью рабочего органа 7 и лентой.

В результате этого значительная часть контактных напряжений воспринимается лентой, что обеспечивает увеличение срока службы узла в целом, а именно опорной поверхности

10 рабочего органа.

1. Направляющая качения для поступательного перемещения, содержащая корпус с пазовой дорожкой качения, ролики и ограничительный элемент, отличающаяся

20 тем, что, с целью упрощения конструкции и повышения срока службы, ограничительный элемент выполнен из гибкой цельнометаллической ленты.

2. Направляющая по п. 1, от ли ч а ю щ а я25 ся тем, что ролики выполнены цельными с гладкими цилиндрическими поверхностями.

467200

Составитель А. Торопов

Редактор Л. Василькова Техред Т. Миронова Корректоры: В. Петрова и О, Данишева

Заказ 1658/15 Изд. № 1357 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
