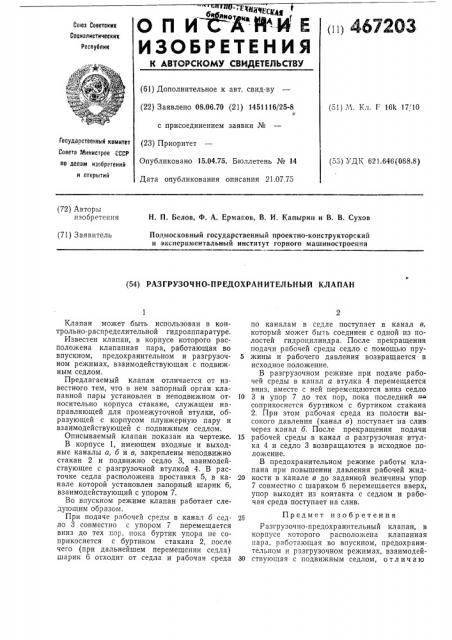

Клапан может быть использован в контрольно-распределительной гидроаппаратуре.

Известен клапан, в корпусе которого расположена клапанная пара, работающая во впускном, предохранительном и разгрузочном режимах, взаимодействующая с подвижным седлом.

Предлагаемый клапан отличается от известного тем, что в нем запорный орган клапанной пары установлен в неподвижном относительно корпуса стакане, служащем направляющей для промежуточной втулки, образующей с корпусом плунжерную пару и взаимодействующей с подвижным седлом.

Описываемый клапан показан на чертеже.

В корпусе 1, имеющем входные и выходные каналы а, б и в, закреплены неподвижно стакан 2 и подвижно седло 3, взаимодействующее с разгрузочной втулкой 4. В расточке седла расположена проставка 5, в канале которой установлен запорный шарик 6, взаимодействующий с упором 7.

Во впускном режиме клапан работает следующим образом.

При подаче рабочей среды в канал б седло 3 совместно с упором 7 перемещается вниз до тех пор, пока буртик упора »е соприкоснется с буртиком стакана 2, после чего (при дальнейшем перемещении седла) шарик 6 отходит от седла и рабочая среда по каналам в седле поступает в канал в, который может быть соединен с одной из полостей гидроцилиндра. После прекращения подачи рабочей среды седло с помощью пру5 жины и рабочего давления возвращается в исходное положение.

В разгрузочном режиме при подаче рабочей среды в канал а втулка 4 перемещается вниз, вместе с ней перемещаются вниз седло

10 3 и упор 7 до тех пор, пока последний соприкоснется буртиком с буртиком стакана

2. При этом рабочая среда из полости высокого давления (канал в) поступает на слив через канал б. После прекращения подачи

15 рабочей среды в канал а разгрузочная втулка 4 и седло 3 возвращаются в исходное положение.

В предохранительном режиме работы клапана при повышении давления рабочей жид20 кости в канале в до заданной величины упор

7 совместно с шариком 6 перемещается вверх, упор выходит из контакта с седлом и рабочая среда поступает на слив.

25 Предмет изобретения

Разгрузочно-предохранительный клапан, в корпусе которого расположена клапанная пара, работающая во впускном, предохранительном и разгрузочном режимах, взаимодей30 ствующая с подвижным седлом, о т л и ч а ю

4 67203 "

Составитель И, Теравская

Корректоры: В. Дод и Е. Давыдкина

Техред T. Миронова

Редактор Т. Юрчикова

Заказ 1655/3 Изд, № 1358 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, ЗК-З5, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1ц и и с я тем, что, с целью упрощения конструкции и повышения надежности, запорный орган клапанной пары установлен в неподвижном относительно корпуса стакане, служащем направляющей для промежуточной втулки, образующей с корпусом плунжерную пару и взаимодействующей с подвижным седлом.
