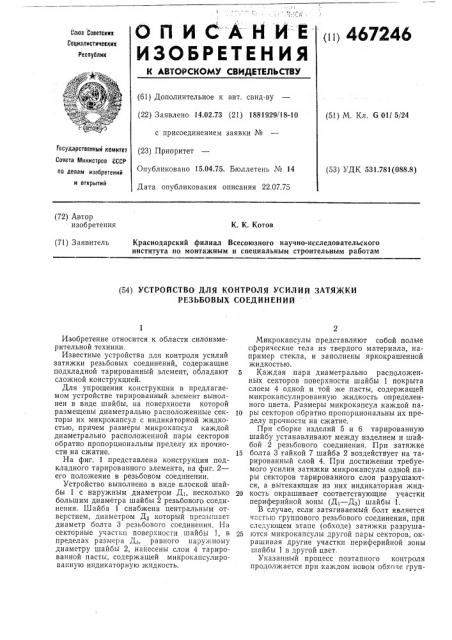

ОПИСАНИ

ИЗОБРЕТЕНИЯ (i i) 467246

Сотов Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 14,02.73 (21) 1881929/18-10 (5I) М. Кл. G OIl 5/24 с присоединением заявки №

Совета Министров СССР по делам изобретений и открытий

Опубликовано 15,04.75. Бюллетень № 14

Дата опубликования описания 22,07.75 (53) УДК 531,781(088.8) (72) Автор изобретения

К. К, Котов

Краснодарский филиал Всесоюзного научно-исследовательского института по монтажным и специальным строительным работам (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ УСИЛИЙ ЗАТЯЖКИ

РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Государственный комитет (23) Приоритет

Изобретение относится к области силоизмерительной техники.

Известные устройства для контроля усилий затяжки резьбовых соединений, содержащие подкладной тарированный элемент, обладают сложной конструкцией.

Для упрощения конструкции в предлагаемом устройстве тирированный элемент выполнен в виде шайбы, на поверхности которой размещены диаметрально расположенные секторы их микрокапсул с индикаторной жидкостью, причем размеры микрокапсул каждой диаметрально расположенной пары секторов обратно пропорциональны пределу их прочности на сжатие.

На фиг. 1 представлена конструкция подкладного тарированного элемента, на фиг. 2— его положение в резьбовом соединении.

Устройство выполнено в виде плоской шайбы 1 с наружным диаметром Дь несколько большим диаметра шайбы 2 резьбового соединения. Шайба 1 снабжена центральным отверстием, диаметром Д2 который превышает диаметр болта 3 резьбового соединения. На секторные участки поверхности шайбы 1, в пределах размера Дз, равного наружному диаметру шайбы 2, нанесены слои 4 тарированной пасты, содержащей микрокапсулированную индикаторную жидкость.

Микрокапсулы представляют собой полые сферические тела из твердого материала, например стекла, и заполнены яркокрашенной жидкостью.

5 Каждая пара диаметрально расположенных секторов поверхности шайбы 1 покрыта слоем 4 одной и той >ке пасты, содержащей микрокапсулированную жидкость определенного цвета. Размеры микрокапсул каждой naI0 ры секторов обратно пропорциональны их пределу прочности на сжатие.

При сборке изделий 5 и 6 тарированную шайбу устанавливают между изделием и шайбой 2 резьбового соединения. При затяжке

15 болта 3 гайкой 7 шайба 2 воздействует на тарированный слой 4. При достижении требуемого усилия затяжки микрокапсулы одной пары секторов тарированного слоя разрушаются, а вытекающая из них индикаторная жид20 кость окрашивает соответствующие участки периферийной зоны (Дт — Дз) шайбы 1.

В случае, если затягиваемый болт является частью группового резьбового соединения, при следующем этапе (обходе) затяжки разруша25 ются микрокапсулы другой пары секторов, окрашивая другие участки периферийной зоны шайбы 1 в другой цвет.

Указанный процесс поэтапного контроля продолжается при каждом новом обхотте груп467246

Предмет изобретения

Фиг.2

Составитель В. Моргунов

Редактор И. Шубина

Техред О. Гуменюк

Корректор В Брыксина

Заказ 1656/6 Изд. № 1360 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, %-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 пового соединения и завершается при достижении заданного предельного усилия затяжки. В этот момент периферийная зона основы окрашивается определенным финишным цветом.

Устройство для контроля усилий затяжки резьбовых соединений, содержащее подкладной тарированный элемент, о т л и ч а ю щ е ес я тем, что, с целью упрощения конструкции, подкладной тарированный элемент выполнен в виде шайбы, на поверхности которой разме5 щены диаметрально расположенные секторы из микрокапсул с индикаторной жидкостью, причем размеры микрокапсул каждой диаметрально расположенной пары секторов обратно пропорциональны пределу их прочности на

10 сжатие.
