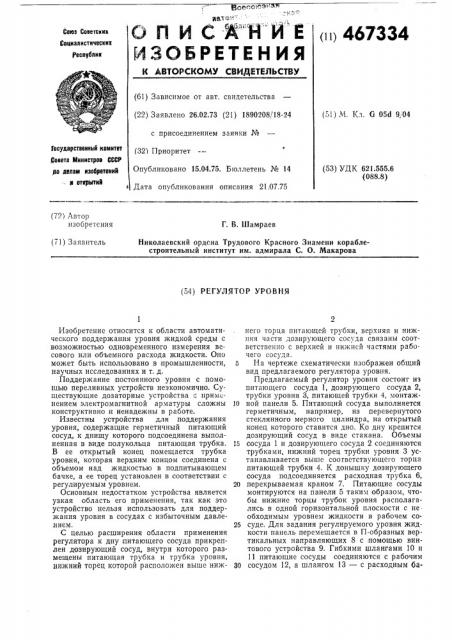

О П И С -А" Й И Е

ИЗОБРЕТЕНИЯ 1п 467334

Союэ Советских

Социалистических

Республик

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 26.02.73 (21) 1890208/18-24 с присоединением заявки № (51) Л!. Кл. G 05d 9,04

Государственный комитет

Совета Министров СССР ло делам изобретений

" л открытий (321 Приоритет (53) УДК 621.555.6 (088.8) Опубликовано 15.04.75. Бюллетень № 14

Дата опубликования описания 21.07.75 (72} Автор изобретения

Г. В. Шамраев (71) Заявитель

Николаевский ордена Трудового Красного Знамени кораблестроительный институт им. адмирала С. О. Макарова (54) ЮГУЛЯТОР УРОВНЯ

Изобретение относится к области автоматического поддержания уровня жидкой среды с возможностью одновременного измерения весового или объемного расхода жидкости. Оно может быть использовано в промышленности, научных исследованиях и т. д.

Поддержание постоянного уровня с помощью переливных устройств неэкономично. Существующие дозаторные устройства с применением электромагнитной арматуры сложны конструктивно и ненадежны в работе.

Известны устройства для поддержания уровня, содержащие герметичный питающий сосуд, к днищу которого подсоединена выполненная в виде полукольца питающая трубка.

В ее открытый конец помещается трубка уровня, которая верхним концом соединена с объемом над жидкостью в подпитывающем бачке, а ее торец установлен в соответствии с регулируемым уровнем.

Основным недостатком устройства является узкая область его применения, так как это устройство нельзя использовать для поддержания уровня в сосудах с избыточным давле,нием.

С целью расширения области применения регулятора к дну питающего сосуда прикреплен дозирующий сосуд, внутри которого размещены питающая трубка и трубка уровня, нижний торец которой расположен выше нижнего торца питающей трубки, верхняя и нижняя части дозирующего сосуда связаны соответственно с верхней и нижней частями рабочего сосуда.

5 На чертеже схематически изображен общий вид предлагаемого регулятора уровня.

Предлагаемый регулятор уровня состоит из питающего сосуда 1, дозирующего сосуда 2, трубки уровня 3, питающей трубки 4, монтажI0 ной панели 5. Питающий сосуда выполняется герметичным, например, из перевернутого стеклянного мерного цилиндра, на открытый конец которого ставится дно. Ко дну крепится дозирующий сосуд в виде стакана. Объемы

15 сосуда 1 и дозирующего сосуда 2 соединяются трубками, нижний торец трубки уровня 3 устанавливается выше соответствующего торца питающей трубки 4. К донышку дозирующего сосуда подсоединяется расходная трубка 6, 20 перекрываемая краном 7. Питающие сосуды монтируются на панели 5 таким образом, чтобы нижние торцы трубок уровня располагались в одной горизонтальной плоскости с не обходимым уровнем жидкости в рабочем со.

25 суде. Для задания регулируемого уровня жидкости панель перемещается в П-образных вертикальных направляющих 8 с помощью винтового устройства 9. Гибкими шлангами 10 и

11 питающие сосуды соединяются с рабочим

30 сосудом 12, а шлангом 13 — с расходным ба467334 ком 14. Расходный бак устанавливается выше питающих сосудов. С помощью кранов: расходного 7, выравнивания давления 15, выпуска газа 16 и заполнения 17 питающий и дозиругощий сосуды поочередно сообщаются с рабочим 5 сосудом или расходным баком и атмосферой.

Устройство работает следующим образом.

Заполнение жидкостью питающих сосудов

1 (на чертеже — левого) осуществляется самотеком из расходного бака 14. Для этого при 10 помощи крана 16,полость сосуда сообщается с атмосферой. После снятия противодавления открывается кран заполнения 17. По мере заполнения жидкостью газ, например, через трубку 18 и кран 16 выходит из сосуда. После 15 заполнения сосуда краны 16 и 17 закрываются.

Для подключения питающего сосуда к рабочему сосуду 12 (на чертеже — правого) открывается кран 15 выравнивания давления. 20

Благодаря этому над жидкостью в дозирующем сосуде 2 создается давление, равное давлению в рабочем сосуде. Если противодавление столба в рабочем сосуде меньше, то жидкость будет вытекать из дозирующего со- 25 суда. При этом уровень в нем понижается.

Как только нижний торец трубки уровня 3 окажется вне жидкости, газ по ней поступает в питающий сосуд. По трубке 4 жидкость поступает в дозирующий сосуд, и уровень жидко- Зо сти в нем повышается. Торец трубки уровня затапливается. При этом прекращается поступление газа и истечение жидкости из питающего сосуда. По мере дальнейшего расхода жидкости в,рабочем сосуде процессы пов- 35 торяются. После опорожнения питающего со. суда включается другой ранее заполненный сосуд, а опорожненный заполняется. Таким образом обеспечивается непрерывная подпитка рабочего сосуда по мере расхода жидкости.

Положение нижнего конца трубки 3 определяет уровень жидкости в рабочем сосуде. Поэтому для изменения уровня в рабочем сосуде необходимо, чтобы нижний конец трубки 3 проходил через плоскость необходимого уровня. Это обеспечивается перемещением устройства по вертикали в направляющих 8. Измерение расхода осуществляется регистрацией времени истечения определенного объема или веса жидкости. Для измерения объемного расхода питающий сосуд снабжается, например, протарированным указателем уровня 19. Весовой расход измеряется установкой устройства на весы и измерением времени истечения навески кидкости.

Предмет изобретения

Регулятор уровня, содержащий рабочий сосуд, питающий сосуд, в дне которого установлены питающая трубка и трубка уровня, отл и ч а ю шийся тем, что, с целью расширения области применения регулятора, к дну питающего сосуда прикреплен дозирующий сосуд, внутри которого размещены питающая трубка и трубка уровня, нижний торец которой расположен выше нижнего торца питающей трубки, верхняя и нижняя части дозирующего сосуда связаны соответственно с верхней и нижней частями рабочего сосуда.

467334

Редактор Б. Нанкина

Заказ 1655/12 Изд. ¹ 1358 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

14 —!

Составитель М. Столярова

Техред О. Гуменюк

Корректоры: В. Дод и Е. Давыдкина
