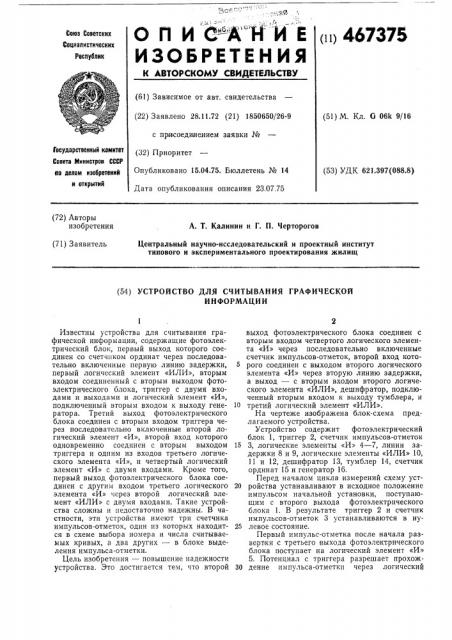

О П И О-" -А "Н И Е

ИЗОБРЕТЕНИЯ и> 467375

Союз Советских

Социалистических

Рвслублин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 28.11.72 (21) 1850650/26-9 с пр|исоединением заявки № (32) Приоритет

Опубликовано 15.04.75. Бюллетень № 14

Дата опубликования описания 23.07.75 (51) М. Кл. G 06k 9/16

Государственный комитет

Совета .Министров СССР по делам изобретений и открытий (53) УДК 621.397(088.8) (72) Авторы изобретения

А. Т. Калинин и Г. П. Черторогов (71) Заявитель

Центральный научно-исследовательский и проектный институт типового и экспериментального проектирования жилищ (54) УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ ГРАФИЧЕСКОЙ

ИНФОРМАЦИИ

Известны устройства для считывания графической информации, содержащие фотоэлектрический блок, первый выход которого соединен со счетчиком ординат через последовательно включенные первую линию задержки, первый логический элемент «ИЛИ», вторым входом соединенный с вторым выходом фотоэлектрического блока, триггер с двумя входами и выходами и логический элемент «И», подключенный вторым входом к выходу генератора. Третий выход фотоэлектрического блока соединен с вторым входом триггера через последовательно включенные второй логический элемент «И», второй вход которого одновременно соединен с вторым выходом триггера и одним из входов третьего логического элемента «И», и четвертый логический элемент «И» с двумя входами. Кроме того, первый выход фотоэлектрического блока соединен с други м входом третьего логического элемента «И» через второй логический элемент «ИЛИ» с двумя входами. Такие устройства сложны и недостаточно надежны. В частности, эти устройства имеют три счетчика импульсов-отметок, один из которых находится в схеме выбора номера и числа считываемых кривых, а два других — в блоке выделения импульса-отметки.

Цель изобретения — повышение надежности устройства. Это достигается тем, что второй выход фотоэлектрического блока соединен с вторым входом четвертого логического элемента «И» через последовательно включенные счетчик импульсов-отметок, второй вход которого соединен с выходом второго логического элемента «И» через вторую линию задержки, а выход — с вторым входом второго логического элемента «ИЛИ», дешифратор, подключенный вторым входом к выходу тумблера, и

10 третий логический элемент «ИЛИ».

На чертеже изображена блок-схема предлагаемого устройства.

Устройство содержит фотоэлектрический блок 1, триггер 2, счетчик импульсов-отметок

15 3, логические элементы «И» 4 — 7, линии задержки 8 и 9, логические элементы «ИЛИ» 10, 11 и 12, дешифратор 13, тумблер 14, счетчик ординат 15 и генератор 16.

Перед началом цикла измерений схему уст20 ройства устанавливают в исходное положение импульсом начальной установки, поступающим с второго выхода фотоэлектрического блока 1. В результате триггер 2 и счетчик импульсов-отметок 3 устанавливаются в ну25 левое состояние.

Первый импульс-отметка после начала развертки с третьего выхода фотоэлектрического блока поступает на логический элемент «И»

5. Потенциал с триггера разрешает прохож30 дение импульса-отметки через логическиц

467375 элемент 5 на логический элемент «И» 7 и линию задержки 9. Нулевое состояние счетчика импульсов-отметок преобразуется дешифратором 13 в потенциал, который через логический элемент «ИЛИ» 12 разрешает прохождение первого импульса-отметки через логический элемент 7. Импульс с выхода логического элемента 7 устанавливает триггер 2 в единичное состояние. Единичное состояние триггера запрещает прохождение импульсов-отметок через логический элемент 5 и разрешает прохождение импульсов генератора 16 через логический элемент «И» 4 в счетчик ординат 15.

Импульс с выхода линии задержки 9 заносит единицу в счетчик импульсов-отметок 3.

В конце развертки фотоэлектрический блок

1 вырабатывает импульс конца измерения, который через линию задержки 8 и логический элемент «ИЛИ» 10 устанавливает триггер 2 в нулевое состояние, запрещая прохождение импульсов через логический элемент «И» 4.

В счетчике ординат находится ордината первой считанной кривой графика.

Первый импульс-отметка второго цикла развертки с третьего выхода фотоэлектрического блока 1 проходит через логический элемент

«И» 5. Дешифратор 13 разрешает прохождение импульсов-отметок через логический элемент «И» 7 только в том случае, если счетчик импульсов-отметок 3 находится в состоянии

«0», «2», «5», ..., « (К+ 1)К

1», где К=О, 1, 2

2, ..., п (n — максимальное количество кривых, которое может считывать устройство) и если считывание данной кривой не запрещено соответствующим тумблером 14 выбора номера и количества считываемых кривых.

Первый импульс-отметка второго цикла развертки не проходит через логический элемент 7, но через линию задержки 9 добавляет в счетчик импульсов-отметок единицу, разрешая прохождение через логический элемент 7 второго импульса-отметки второго цикла развертки. 3а третий цикл развертки считывается третья кривая и так далее.

После считывания и-ой кривой графика в счетчике импульсов-отметок находится код (К-+- 1)К

Е сли на графике имеется только К

45 кривых, то за К + 1 цикл развертки через логический элемент 7 не проходит импульс-отмстка и триггер 2 остается в нулевом состоянии. Триггер разрешает прохождение импульса конца измерения с первого выхода фотоэлектрического блока 1 через логический элемент «ИЛИ» 11 и логический элемент «И» 6 на вход фотоэлектрического блока. Цикл измерения закончен.

Если до конца развертки происходит переполнение счетчика импульсов-отметок 3, то импульс переполнения через логический элемент 11 и логический элемент 6 проходит на вход фотоэлектрического блока.

Предмет изобретения

Устройство для считывания графической информации, содержащее фотоэлектрический блок, первый выход которого соединен со счетчиком ординат через последовательно включенные первую линию задержки, первый логический элемент «ИЛИ», вторым входом соединенный с вторым выходом фотоэлектрического блока, триггер с двумя входами и выходами и логический элемент «И», подключенный вторым входом к выходу генератора, третий выход фотоэлектрического блока соединен с вторым входом триггера через последовательно включенные второй логический элемент «И», второй вход которого одновременно соединен с вторым выходом триггера и одним из входов третьего логического элемента «И», и четвертый логический элемент

«И» с двумя входами, при этом первый выход фотоэлектрического блока соединен с другим входом третьего логического элемента

«И» через второй логический элемент «ИЛИ» с двумя входами, отличающееся тем, что, с целью повышения его надежности, второй выход фотоэлектрического блока соединен с вторым входом четвертого логического элемента «И» через последовательно включенные счетчик импульсов-отметок, второй вход которого соединен с выходом второго логического элемента «И» через вторую линию задержки, а выход — с вторым входом второго логического элемента «ИЛИ», дешифратор, подключенный вторым входом к выходу тумблера, и третий логический элемент «ИЛИ», 467375
