М 46745

Класс 45f, 5

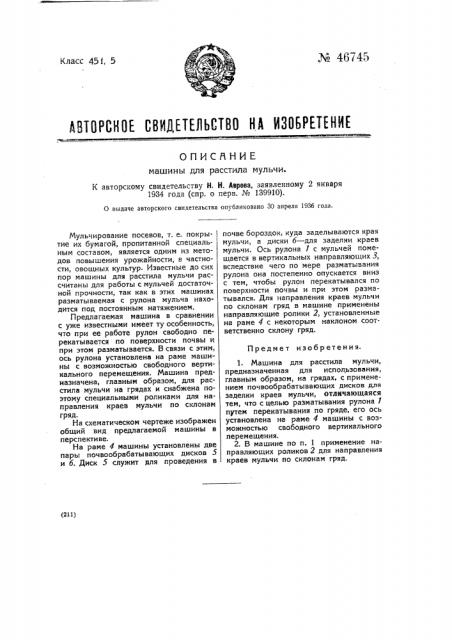

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСННИЕ машины для расстила мульчи.

К авторскому свидетельству Н. Н. Аврова, заявленному 2 января

1934 года (спр. о перв. ¹ 139910).

О выдаче авторского свидетельства опубликовано 30 апреля 1936 года.

Предмет изобретения.

Мульчирование посевов, т. е. покрытие их бумагой, пропитанной специальным составом, является одним из методов повышения урожайности, в частности, овощных культур. Известные до сих пор машины для расстила мульчи рассчитаны для работы с мульчей достаточной прочности, так как в этих машинах разматываемая с рулона мульча находится под постоянным натяжением.

Предлагаемая машина в сравнении с уже известными имеет ту особенность, что при ее работе рулон свободно перекатывается по поверхности почвы и при этом разматывается. В связи с этим, ось рулона установлена на раме машины с возможностью свободного вертикального перемещения. Машина предназначена, главныи образом, для расстила мульчи на грядах и снабжена поэтому специальныии роликами для направления краев мульчи по склонам гряд.

На схематическом чертеже изображен общий вид предлагаеиой машины в перспективе.

На раме 4 машины установлены две пары почвообрабатывающих дисков 5 и 6. Диск 5 служит для проведения в почве бороздок, куда заделываются края мульчи, а диски б †д заделки краев мульчи. Ось рулона с мульчей помещается в вертикальных направляющих 3, вследствие чего по мере разматывания рулона она постепенно опускается вниз с тем, чтобы рулон перекатывался по поверхности почвы и при этом разматывался. Для направления краев мульчи по склонам гряд в машине применены направляющие ролики 2, установленные на раме 4 с некоторым наклоном соответственно склону гряд.

1. Машина для расстила мульчи, предназначенная для использования, главным образом, на грядах, с применением почвообрабатывающих дисков для заделки краев мул ьчи, отличающаяся тем, что с целью разматывания рулона путем перекатывания по гряде, его ось установлена на раме 4 машины с возможностью свободного вертикального перемещения.

2. В машине по и. 1 применение направляющих роликов 2 для направления краев мульчи по склонам гряд.
