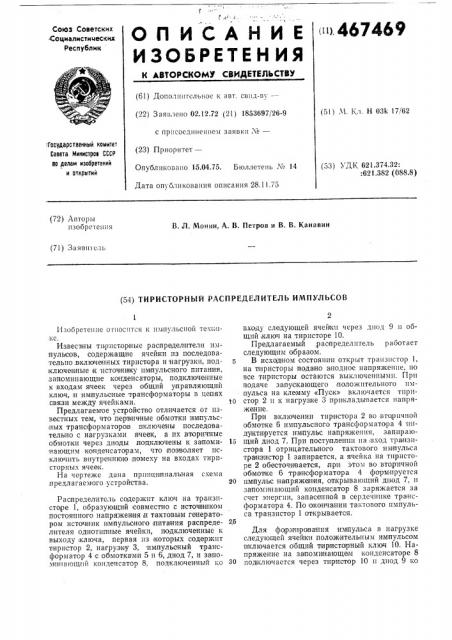

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 467469

Союз Советских

-Социалистических

Республик (61) Дополнительное к авт. свнд-ву— (22) Заяьлено 02.12.72 (21) 1853697/26-9 с присоединением заявки ¹â€” (23) Приоритет—

Опубликовано 15.04.75. Бюллетень ¹ 14

Дата опубликования описания 28.11.75 (51) !!. 1;л. Н 031 17/62 Государственный комитет

Совета Министров СССР оо делам нэооретений и открытий (53) УДК 621.374.32:

:621.382 (088.8) (72) Авторы изобретения

В. Л. Монин, А. В. Петров и В. В. Канавин (7! ) Заявит ель (54) ТИРИСТОРНЫЙ РАСПРЕДЕЛИТЕЛЪ ИМПУЛЪСОВ

Изобретение огносптся к импульсной теяпкс.

Извеспны тирнсторные распределители импульсов, содержащие ячейки из последовательно включенных тиристора и нагрузки, под ключенные к IIcroMIHBK) импульсного питания, запоминающие конденсаторы, подключенные к входам ячеек через общий управляющий ключ, .и импульсные трансформаторы в цепях связи между ячейками.

Предлагаемое устройство отличается от известных тем, что перэичньте обмотки импульсных трансформаторов включены последовательно с нагрузками ячеек, а их вторичные обмотки через диоды ло1дключены к запоминающим конденсаторам, что втозволяет исключить .внутреннюю ломеху на входах тирпсторных ячеек.

На чертеже дана прппц схема лредлагаемого устройства.

Распределитель содержит ключ на транзисторе 1, образующий совместно с источником постоянного напряжения и тактовым генератором источник импульсного литания распределителя однотианые ячейки, подключенные к выходу ключа, первая нз которых содержит тиристор 2, нагрузку 3, имлульсный трансформатор 4 с обмогками 5 и 6, диод 7, и запоминающий конденсатор 8. подключенчый ко входу следующей ячейки через диод 9 и общий,ключ на тиристоре 10.

Предлагаемый,р аспределнтел ь р а оотает следующим образом.

В Hcxo(3H05 cocroIIIIIIII открыт Tp3II3iicroj) 1, на тиристоры пода но анодное напряжение, но все тирнсторы остаются выключенпымп. Прп подаче запускающего положительного импульса на клемму «Пуск» включается тирито стор 2 н к нагрузке 3 прикладывается напряжение.

При включении тиристора 2 во вгорнчной обмотке 6 импульсного трансформатора 4 IIIIдуктируется импульс напряжения, запираю15 щий диод 7. При поступлении на,вход транзистора 1 отрицательного тактового импульса транзистор 1 запирается, а ячейка на тпристоре 2 обесточивается, лри этом во .вторичной обмотке 6 трансформатора 4 формируется

20 импульс напряжения, отКрывающий диод 7, и запоминающий конденсатор 8 заряжается за счет энергии, запасенной в сердечнике трансформатора 4. По окончании тактового импульса транзистор 1 открывается.

2.5

Для фо рм ирования им пульса в нагрузке следующей ячейоои положительным импульсом внлючается общий тир исторный ключ 10. Напряжение на запоминающем конденсаторе 8

ЗО подключается через тиристор 10 и диод 9 ко

4G7469

Предмет изобретения

>rar

С оста в и тель Г. Ген ни

Корректор А. Галахова

Техред Т. Миронова

Редактор T. Янова

Заказ 4260 Изд. № 1345 Тираж 902

ЦНИИПИ Государственного ко1витета Совета Министров СССР ио дслагн изобретешш и открытий

Москва, Ж-35, Раушская иа б., д. 4/5

Подиисиое

Обл. тип. Костромского управления издательств, полиграфии it,к иижной торговли

Входу Т1!ристо1за второй 11 1ейки и включает его.

Прп поступлении тактового импульса транзистор 1 снова запирается, и дальнейшая работа раопределптеля продолжается аиалог1111но описанной.

Благодаря тому, что за ряд запоминающих конденсаторов осуществляется прн выключенных транзисторе 1 it тиристоре 10, иа входах ячеек при работе распреде,тителя ие возникает импульсов помехи и,исключается ложное включение внеочередного тиристора.

Если амплнтуда отрицательного тактового импульса на базе транзистора 1 достаточно велика, то отрицательное напряжение тактового гене1ратора через диод 11 прикладывается анодной шине распределителя, что ускоряет переходные процессы в схеме и выключение тиристоров.

Тир11сторный распределитель импульсов, содержащий ячейки из последовательно вхлю5 чениых тиристора и нагрузки, подключенные к источнику импульсного пита|н11я, запоминающие конденсаторы, подключенные к входам ячеек через общий управляющий ключ, и импульсные трансформаторы в.цепях связи меж1О ду ячейками, отличающийся тем, что, с целью исключения внутренней помехи на входах тиpIIcT0pIIIIIx ячеек, первичные обмотки импульсных трансформаторов включены последовательно с нагрузками ячеек, а их вторичные оо15 мотки через диоды под ключены к запомииа1ощим конденсаторам.
