Фреза с механическим закреплением ножей

Фреза с механическим закреплением ножей

Иллюстрации

Показать все

Реферат



1а1Юеетно-ЧМр асийи

Фйбл àет „ ф

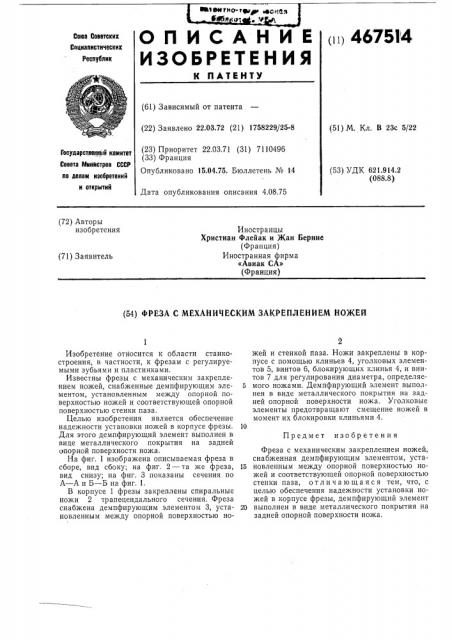

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Х ПАТЕНТУ (1 1) 46751 4

Союз Советских

Социалистических

Республик (61) Зависимый от патента (22) Заявлено 22.03.72 (21) 1758229J25-8 (51) М. Кл, В 23с 5/22 (23) Приоритет 22.03.71 (31) 7110496 (33) Франция

Опубликовано 15.04.75. Бюллетень № 14

Государстаен Ь и комитет

Совета Миийстров СССР по делам иэобретеиий и открытий (53) УДК 621.914.2 (088.8) Дата опубликования описания 4.08.75 (72) Авторы изобретения

Иностранцы

Христиан Флейак и Жан Верние (Франция) Иностранная фирма

«Авиак СА» (Франция) (71) Заявитель (54) ФРЕЗА С МЕХАНИЧЕСКИМ ЗАКРЕПЛЕНИЕМ НО)КЕЙ

Предмет изобретения

Изобретение относится к области станкостроения, в частности, к фрезам с регулируемыми зубьями и пластинками.

Известны фрезы с механическим закреплением ножей, снабженные демпфирующим элементом, установленным между опорной поверхностью ножей и соответствующей опорной поверхностью стенки паза.

Целью изобретения является обеспечение надежности установки ножей в корпусе фрезы.

Для этого демпфирующий элемент выполнен в вице металлического покрытия на задней опорной поверхности ножа.

На фиг. 1 изображена описываемая фреза в сборе, вид сбоку; на фиг. 2 — та же фреза, вид снизу; на фиг. 3 показаны сечения по

А — А и Б — Б на фиг. 1.

В корпусе 1 фрезы закреплены спиральные ножи 2 трапвцеидального сечения. Фреза снабжена демпфирующим элементом 3, установленным между опорной поверхностью ножей и стенкой паза. Ножи закреплены в корпусе с помощью клиньев 4, уголковых элементов 5, винтов 6, блокирующих клинья 4, и винтов 7 для регулирования диаметра, определяе5 мого ножами. Демпфирующий элемент выполнен в виде металлического покрытия на задней опорной поверхности ножа. Уголковые элементы предотвращают смещение ножей в момент их блокировки клиньями 4.

Фреза с механическим закреплением ножей, снабженная демпфирующим элементом, уста15 новленным между опорной поверхностью ножей и соответствующей опорной поверхностью стенки паза, отличающаяся тем, что, с целью обеспечения надежности установки ножей в корпусе фрезы, демпфирующий элемент

20 выполнен в виде металлического покрытия на задней опорной поверхности ножа.

Фиг 2

Б-Б оу т

Фиг. 8

Составитель Н. Грецова

Техред Е. Подурушина

Корректор 3. Тарасова

Редактор Т. Юрчикова

Типография, пр. Сапунова, 2

Заказ 1856!13 Изд. № 1398 Тираж 1061 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5
