Способ изготовления покрышек пневматических шин

Способ изготовления покрышек пневматических шин

Иллюстрации

Показать все

Реферат

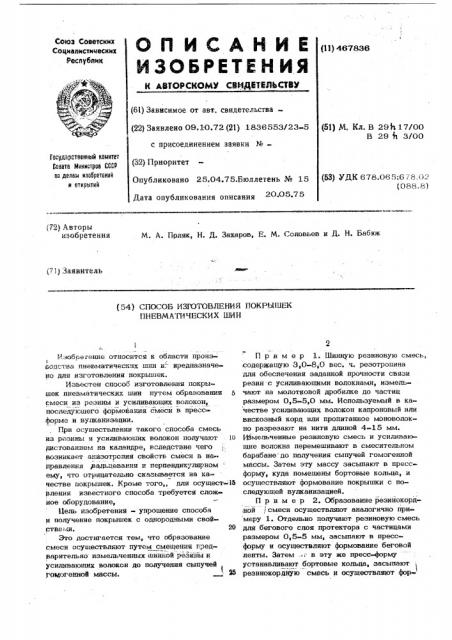

Союз Советских

Социалистических

Республик

{11) 46 7836 (61) Зависимое от авт. свидетельства(22} Заявлено 09.10.72 (21) 1836553/23-5 с присоединением заявки ¹â€” (32) Приоритет

Опубликовано 25.04.75.Бюллетень № 15

Дата опубликования описания 2О.О5.75 (51) М. Кл. В 29k 17/00

В 29 тт 3/00 асудерстеенный неинтет

Сенате Инннстрав СССР па делам неабретеннй н етнрытнй (53) УДК 678.065;6 78.02 (088. 8 } (72} Авторы изобретения

М. А. Прляк, H. Д, Захаров, Е. М. Соловьев и Д. Н. Бабюк (71} Заявитель (54} СПОСОБ ИЗГОТОВЛЕНИЯ ПОКРЫШЕК

ПНЕВМАТИЧЕСКИХ ШИН

Изобрееение относится к области произс водства пневматических IHKH и - нредназначено для изготовления покрышек.

Извесчен способ изготовления покрышек пневматических шин путем образования смеси из резины и усиливающих волокон, последующего формования смесй в прессформе и вулканиэации.

При ссушествлении такого способа смесь из резины и усиливаюших волокон получают 10 ристованием на каландре, вследствие чего возникает анизотропия свойств смеси в направлении,вмр=цевания и перпендикулярном ему, что отрицательно сказывается на качестве покрышек. Кроме того„для осушест- 15 влення известного способа требуется сложное оборудование, Цель изобретения - упрощение способа и получение покрышек с однородными свойCTBU. ÌÈå 20

&ro достигается тем, что образование смеси осушествляют путем смещения пред» рарительно измельченных шинной резины и усиливаюших волокон до получения сыпучей гое4огенной массы. М

Пример 1. И1инную резиновую смесь,,содержашую 3,0-8,0 вес. ч, реэотропина для обеспечения заданной прочности связи резин с усиливающими волокнами, измельчают на молотковой дробилке до частиц размером 0,5-5,0 мм. Используемый в качестве усиливающих волокон капроновый или вискоэный корд или пропитанное моноволокно разрезают на нити длиной 4-15 мм.

Измельченные резиновую смесь и усиливаюшие волокна перемешивают в смесительном барабане до получения сыпучей гомогенной массы. Затем эту массу засыпают в прессформу, куда помещены бортовые кольца, и осушествляют формование покрышки с последуюшей вулканизацией.

H p и м е р 2. Образование резинокордйой, смеси осуществляют аналогично примеру 1. Отдельно получают резиновую смесь для бегового слоя протектора с частицами размером 0,5-5 мм, засыпают в прессформу и осуществляют формование беговой ленты. Затем . г в эту же пресс-форму устанавливают бортовые кольца, засыпают резинокордйую смесь и осушествляют фор»

467836

Составитель Цд атуров

Редактор Гкап е ельнФ0хред Н.Ханеева Корректор В,Брыксина

Тираж Подписное заааа ф(г

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб., 24

3 мование всей покрышки с последующей вулканизацией.

Предмет изобретения

С пособ изготовления покрышек пневматиче« . ских шин путем образовании смеси из резины,, и. усиливающих волокон последующего формования смеси в прессформе и вулканизации, отличающийся тем, что, с целью упрощения способа и получения покрышек с однородными свойствами, обрао зование смеси осуществляют путем смеше.ния предварительно измельченных шинной ре зины и усиливающих волокон до получения сыпучей гомогенной массы.
