Способ получения покрытия
Иллюстрации
Реферат

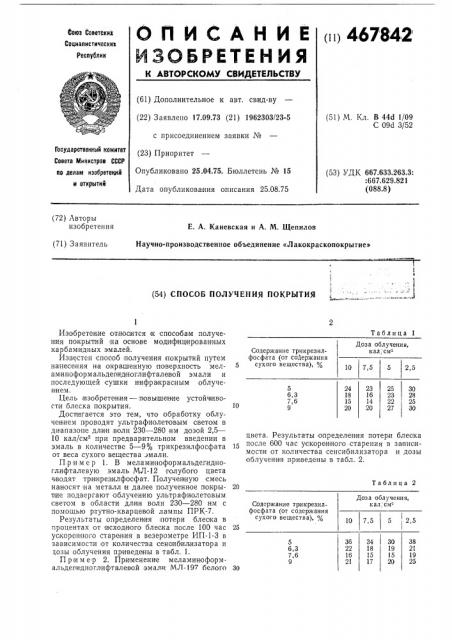

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ш1 467842
Йоюэ Советскик
Социалистическик
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 17.09.73 (21) 1962303/23-5 с присоединением заявки № (23) Приоритет
Опубликовано 25.04.75. Бюллетень № 15
Дата опубликования описания 25.08.75 (51) М. Кл. В 44d 1/09
С 09с1 3/52
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 667.633.263.3:
:667.629.821 (088.8) (72) Авторы изобретения
Е. А. Каневская и А. М. Щепилов
Научно-производственное объединение «Лакокраскопокрытие» (71) Заявитель
1 с I
1 (54) СПОСОБ ПОЛУЧЕНИЯ ПОКРЫТИЯ
Таблица 1
Доза облучения, кал, cMСодержание трикрезилфосфата (от содержания
5 сухого вещества), %
7,5
2,5
6,3
7,6
23
16
14
24
18
23
22
28
ЗО
Таблица 2
Доза облучения, к ал, с м -
Содержание трикрезилфосфата (от содержания сухого вещества), %
5, 2,5 ! !
7,5
25
38
21
19
36
22
16
34
18
ЗО
19
5
6,3
7,6
Изобретение относится к способам получения покрытий на основе модифицированных карбамидных эмалей.
Известен способ получения покрытий путем нанесения на окрашенную поверхность меламиноформальдепидноглифталевой эмали и последующей сушки инфракрасным облучение.м.
Цель изобретения —:повышение устойч ивости блеска покрытия.
Достигается это тем, что обработку облучен ием проводят ультрафиолетовым светом в диапазоне длили:волн 230 — 280 нм дозой 2,5—
10 кал/см при предварительном введении в эмаль в количестве 5 — 9% трикрезилфосфата от веса сухого вещества эмали.
Пример 1, В меламиноформальдегидноглифталевую эмаль МЛ-12 голубого цвета вводят тр икрезилфосфат. Полученную смесь наносят .на металл и далее полученное покрыт|ие подвергают облучению ультрафиолетовым светом в области длин волн 230 — 280 нм с помощью ртутно-кварцевой лампы ПРК-7.
Результаты определения потери блеска в процентах от исходного блеска после 100 час ускорен ного старения в везерометре ИП-1-3 в зависимости от количества сеноибилизатора и ввозы оолучения приведены в табл. 1.
П pm м е р 2. Применение меламиноформальдепидноглифталевой эмали МЛ-197 белого цвета. Результаты определения потери блеска после 600 час ускоренного старения в за|висимости от количества сенсибилизатора и дозы облучения приведены в табл. 2.
467842
Таблица 3
Доза облучения, кал/см Содержание трикрезнлфосфата (от содержания сухого вещества), о
7,5
2,5
36
23
17
5
6,3
7,6
32
16
37
21
22
33
19
16
Составитель О. Фиговский
Редактор T. Загребельная Техред Л. Казачкова Корректор Л. Брахнина
Заказ 2090/13 Изд Ко 681 Тираж 559 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, K-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Пример 3. Пригменение мелами ноформальдегид ноглифталевой эмали МЛ-152 песочного цвета. Результаты определения потери блеска после 600 час ускоренного старения .в зависимости от количества сенсибилизатора и дозы облучения приведены в табл. 3, VcTBIB0BJI6H0, что эффект достигается при облучении покрытий светом ртутно-кварцевых ламп без светофильтров, содержащим в ультрафиолетовой области спектра длины волн, начиная с 230 нм до 400 нм. Эффект сохраняется при облучении покрытий ртутно-кварцевыми лампами со светофильтром БС-12, пропускаюш1и м излучение с длинами IBQJIH, нач и:ная с 250 нм. При облучении покрытий ртутно-кварцевыми лампамH со светофильтром
БС-4, пропускающим излучение с JIHHBMiH волн, начиная с 290 нм, эффект ослабевает, а под светофильтром БС-5, пропускающим излучение с длинами волн,:начиная с 310 нм, вообще исчезает.
Следователыно, эффект повышения устойчиВосТН блеска iH устойчивости:к процессам меления может быть получен при облучении покрытий ультрафиолетовым светом, содержащи м дл и ны волн от 230 до 280:нм, например полным светом ртутно-кварцевых ламп TIHIIB
ПРК или ДРТ или монохроматическим,излучением с длинами волн 253,7,нм от ламп
БУВ-30., 1а основе экспериментальных, исследований устагповлено, что при оди|наковой дозе излучения (ll), действующей,на покрытия, независимо от интенсивностH (1) и времени (/), за которое покрытие получает да иную дозу излучения, т. е. при 1Ат1я4=Н, эффект практически одинаков.
При облучении одной ртутно-кварцевой лампой ПРК-7 (дозой 2,5 кал/смз) покрытие
10 |получают за 41 мин при расположвн ии образцов на расстоянии 20 см. Продолжительность облучения покрытий при;использовани и двух ламп ПРК-7 снижается в 1,8 раза. Пр и использо|ван ии лампы ДРТ 2500, мощность, кото15 рой в 2,5 раза больше, чем лампы ПРК-7, продолжатель ность облучения также значительно сокращается, При осуществлении предлагаемого способа значителыно повышается атмосфероустойчи20 вость, .в частности устойч и вость блеска и устойчивость к процессам,мелвния, покрытий из всех материалов íà основе смеси мелами,ноформальдегидных и гл ифталевых смол, пигментов и растворителей, предназначенных для
25 длительной эксплуатациями в атмосферных условиях.
Такой способ получения покрытий найдет широкое применение на различных машиностроительных и приборостроительных заводах, 30 применяющих для окраски материалы на основе мелам иноформальдегидных и глифталевых смол,,пигментов и растворителей.
Предмет изобретения
35 Способ получения покрытия путем нанесения на поверхность меламиноформальдегид ноглифталевой эмали с последующей обработкой световым облучвн ием, о т л и ч а ю щ и йся твм, что, с целью повышения устойчивости
40 блеска покрытия, в эмаль вводят в количестве
5 — 9 трикрезилфосфат от веса сухого вещества эмали и обработку облучением проводят ультрафиолетовым светом в диапазоне длин волн 230 — 280 нм дозой 2,5 — 10 кал/см .
