Реферат

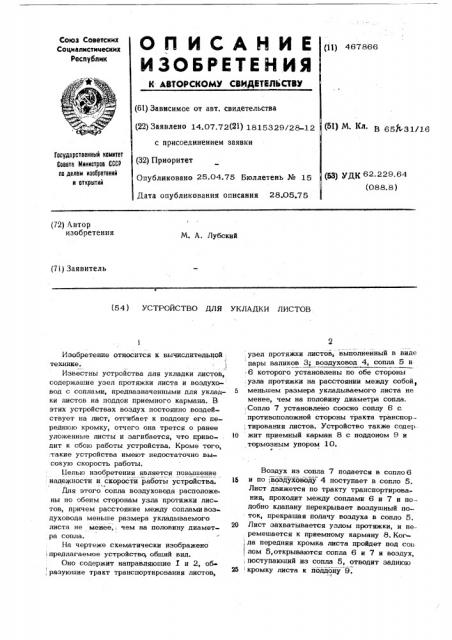

ОП ИСАНИЕ

ИЗОБРЕТЕЙ ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (1)) 467866 (61) Зависимое от авт. свидетельства (22) Заявлено 14.07.72(21) 1815329/28-12 с присоединением заявки

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (32) Приоритет

Опубликовано 25.04.75 Бюллетень № 15

Дата опубликования описания 28.О5.75 (5З) уд (62.229.64 (088. 8) (72) Автор изобретения

М. А. Лубский (71) Заявитель (54 ) УСТРОЙСТВО ДЛЯ УКЛАДКИ ЛИСТОВ узел протяжки листов, выполненный в виде пары валиков 3; воздуховод 4, сопла 5 и6 которого установлены по обе стороны

:узла протяжки на расстоянии между собой, 5 меньшем размера укладываемого листа не менее, чем на половину диаметра сопла. ,Сопло 7 установлейо соосно соплу 6 с. противоположной стороны тракта транспор,. тирования листов. Устройство также содер

l0 жит приемный карман 8 с поддоном 9 и тормозным упором 10. а

Воздух из сопла 7 подается в сопло 6 ц и по,воздуховоду 4 поступает в сопло 5.

Лист движется по тракту транспортирова.ния, проходит между соплами 6 и 7 и подобно клапану перекрывает воздушный поток, прекрашая подачу воздуха в сопло 5.

2Î Лист захватывается узлом протяжки, и перемешается к приемному карману 8. Ког1 да передняя кромка листа пройдет под со». лом 5,открываются сопла 6 и 7 и воздух, ;: поступаюший из сопла 5, отводит заднюю

25 кромку листа к поддону 9.

Изобретение относится K вычислительиой технике. 1

Известны устройства для укладки листов, содержашие узел протяжки листа и воздухо- вод с соплами, предназначенными для укладки листов на поддон приемного кармана. В этих устройствах воздух постоянно воздействует на лист, отгибает к поддону его переднюю кромку, отчего она трется о ранее уложенные листы и загибается, что приводит к сбою работы устройства. Кроме того, такие устройства имеют недостаточно высокую скорость работы.

Целью изобретения является повышение . надежности и скорости работы устройства.

Для этого сопла воздуховода расположе. ны по обеим сторонам узла протяжки листов, причем расстояние между сопламивоз» духовода меньше размера укладываемого листа не менее,, чем на половину диаметра сопла.

На чертеже схематически изображено

tпредлагаемое устройствс обшнй вид.

Оно содержит направляюшие Х и 2, об

; разуюшие тракт транспортирования листов, (5<) M В 65ЙЗШ.6

467866 (.ое а вите»к >> L,)1уг>скнй

1елред И г;«1,«нд,н >(> I(îððåê ор

Л1 .р

1!.Уч«к>(н«, и, у дал»> g p яра>к ЙЗЗ

11о!(ии(иое

1 lll1llll1ll 1 о! уг>а1.огненного ко»>итета Соаега Мини«гроб (;(:С! ио ле;>>>i»».>>ál>aòa»»>> >I откр>>тий

Мо>:кна, 11303!>, Рayшекаи иаб., 4

1!р >>!рая>и! «!!агеиг>, М>>окка, 1 59, 6! ре>кконекая иаб, 24

Предмет изобретения!

Устройство для укладки листов, содержал.ее узел протяжки листов и воздуховод,отличагощеесятем,что,с5 не>>ь>о повышения надежности и скоростиработы устройства, сопла воздуховода расположены по обеим сторонам узла прочяжки листов, причем расстояние между соплами воздуховода меньше размера укладываемого листа не менее, чем на половину диаметра сопла.
