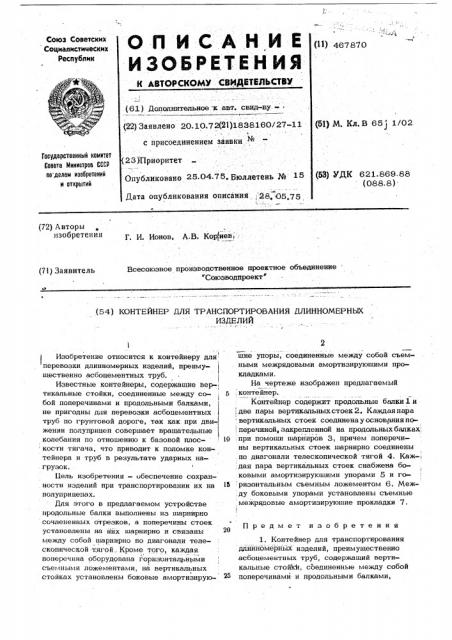

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистимеских

Республик (1е} 467870

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, (61 ) Дополнительное к .авт. свид-ву (22) Заявлено 20. 10.72(21}1838160/27-11 с присоединением заявки .) е (5l) N. Кл.В 65> Ь02

Гасудорственный комитет

Совете Министров СССР поделом изобретений и открытий. 2З)Приоритет

Опубликовано 25 04 75. Бтоллетень № (53) УДК 621.869.88 (088. 8) Дата опубликования описания. 28, 05 75 г. —.:... (72) Авторы изобретения

Г. И. Ионов, А.В. Кор, иев, ..

Всесоюзное производственное проектное объединение

"Союзводпроект" (71) Заявитель (54) КОНТЕЙНЕР ДЛЯ ТРАНСПОРТИРОВАНИЯ ДЛИННОМЕРНЫХ

ИЗДЕЛИЙ

Изобретение относится к контейнеру для перевозки длинномерных изделий, преимущественно асбоцементных труб.

Известные контейнеры, содержащие вер-,: тикальные стойки, соединенные между собой поперечинами и продольными балками, не пригодны для перевозки асбоцементных труб по грунтовой дороге, так как при движении полуприцеп совершает вращательные колебания по отношению к базовой плос- кости тягача, что приводит к поломке контейнера и труб в результате ударных нагрузок.

Цель изобретения — обеспечение сохран. ности изделий при транспортировании их на полуприцепах.

Для этого в предлагаемом устройстве продольные балки выполнены из шарнирно сочлененных отрезков, а поперечины стоек установленвг на ййх шарнирно и связаны между собой шарнирно по диагонали телескопической тягой.. Кроме того, каждая поперечина оборудована горизонталт ными съемными ложементами, на вертикальных стойках установлены боковые амортизируюшие упоры, соединенные между собой съемными межрядовыми амортизирующими прокладками.

На чертеже изображен предлагаемый, контейнер.

Контейнер содержит продольные балки 1 и, две пары вертикальныхстоек2. Каждаяпара вертикальных стоек соединенауосноврнияпо перечиной, закрепленной на продольных балках

10 . при помощи шарниров 3, причем поперечины вертикальных стоек шарнирно соединены . по диагонали телескопической тягой 4. Каж- дая пара вертикальных стоек снабжена боковыми амортизирующими упорами 5 и го15:ризонтальным съемным ложементом 6. Меж;ду боковыми упорами установлены съемные межрядовые амортизирующие прокладки 7.

1 о

Предмет изобретения

1. Контейнер для транспортирования длинномерных изделий, преимущественно асбоцементных труб, содержащий вертикальные стойки, соединенные между собой поперечинами и продольными балками, 487870 о т л и ч а ю ш и и с я тем, что, с целью обеспечения сохранности изделий при транспортировании их на полуприцепах, продольные балки выполнены иэ шарнирно- сочлененных отрезков, а поперечины стоек установлены на них шарнирно и связаны между собой шарнирно по диагонали телескопической тягой, 2. Контейнер по п.1, о т л и ч а юш и и с я тем, что каждая поперечина оборудована горизонтальными съемными ложементами, а на вертикальных стойках

5 установлены боковые амортизируюшие упо: ры, соединенные между собой съемными межрядовыми амортиэируюшими прокладками.
