Каркас многоэтажного здания
Иллюстрации
Показать всеРеферат

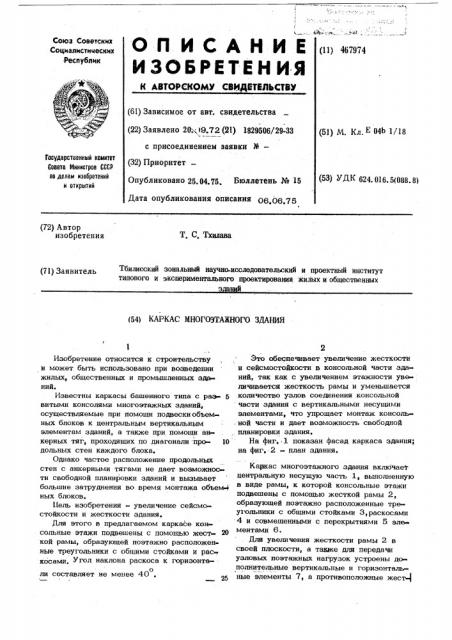

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТИЛЬСТВУ
Союз Советских
Социалистических
Республик (11) 467974 (61) Зависимое от авт. свидетельства (22) Заявлено 20 19.72 (21) 1829506/29-33 с присоединением заявки ¹â€” (32) Приоритет
Опубликовано 25.04.75 Бюллетень № 15
Дата опубликования описания Об ц6 75 I (51) М. Кл Е 04Ь 1!18
Государственный комитет
Совета Иинистроа СССР нв делам изобретений
Vi OTKPblTH4 (53) УДК 624. 016. 5(088. 8) (72) Автор изобретения
Т. С. Тхялава (71) Заявитель ? билисский зональный наУчно-исследовательский и пРоектный инститУт типового и экспериментального проектирования жилых и общественных з (541 КАРКАС МНОГОЗГАЖНОГ 0 ЗДАНИЯ
Изобретение относится к строительству и может быть использовано при возведении жилых, общественных и промышленных зданий.
Известны каркасы башенного типа с раз 5 витыми консолями многоэтажных зданий, осуществляемые при помощи подвескиобъемных блоков к центральным вертикальным элементам зданий, а также при помощи анкерных тяг, проходящих по диагонали про- 10 дольных стен каждого блока.
Однако частое расположение продольных стен с анкерньюли тягами не дает возможнос ти свободной планировки зданий и вызывает большие затруднения во время монтажа объем- ных блоков.
11ель изобретения - увеличение сейсмостойкости н жесткости здания.
Для этого в предлагаемом каркасе консольные этажи подвешены с помощью жест- 20 кой рамы, образующей поэтажно расположен» ные треугольники с общими стойками и раскосами, Угол наклона раскоса к горизонта« о ли составляет не менее 40, 2
Это обеспечивает увеличение жесткости и сейсмостойкости в консольной части зданий, так как с увеличением этажности увеличивается жесткость рамы и уменьшается количество узлов соединения консольной части здания с вертикальными несущими элементами, что упрощает монтаж консольной части и дает возможность свободной планировки здания.
На фиг. 1 показан фасад каркаса здания; на фиг. 2 — план здания.
Каркас многоэтажного здания включаеТ центральную несущую часть 1, выполненную в виде рамы, к которой консольные этажи подвешены с помощью жесткой рамы 2, образующей поэтажно расположенные треугольники с общими стойками 3,раскосами
4 и совмещенными с перекрытиями 5 элементами 6.
Для увеличения жесткости рамы 2 в своей плоскости, а такеке для передачи узловых поэтажных нагрузок устроены дополнительные вертикальные и горизонтальные элементы 7, а противоположные жест
467 974
Фиг g
Составитель Г.Ильинская
Редактор Т.Иванова Техред И.Карандашова Корректор П.д<= исоа<<
Изд. И Qß Гираж gag Подписное
LIIIHHIlH Государственного комитета Совета Министров СССР но делам изобретений и открытий
Москва, I I3035, Раугнская наб., 4
Заказ 22Ю
Предприятие «Патент», Москва, Г-59, бережковская наб., 24
3 кие рамы консольной части здания соединены между собой элементами 8.
Предмет изобре гения
1. Каркас многоэтажного здания с центральной несущей частью и консольно подвешенными этажами, о т л: ч а ю щ и йс я тем, что, с целью увеличения сейсмо стойкости и жесткости здания, консольные этажи подвешены с помощью жесткой рамы, образующей поатажно расположенные треугольники с общими стойками и раскосами.
2, Каркас по п, 1, о т л и ч а ю щ и йс я тем, что угол наклона раскоса к горизонтали составляет не менее 40 . о
